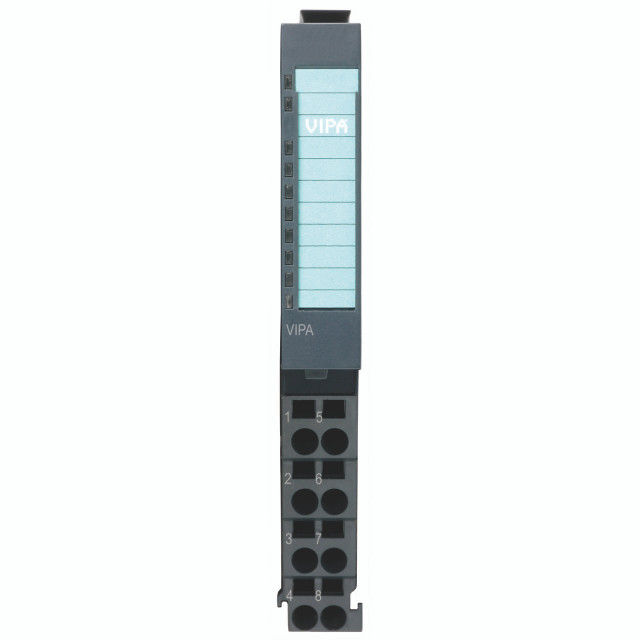

Vipa 022-1BB00 SM 022 Digitale Ausgabe 0101 AF90 2 Ausgänge 0,5A

SM 022 - Digital output
2x DO
DC 24 V
0.5 A

SM 022 - Digital Output (022-1BB00)

Technical Data:

Order No.:

• 022-1BB00

SM 022 - Digitaler Ausgang (022-1BB00)

Technische Daten:

Bestellnummer:

• 022-1BB00

Typ:

• SM 022 - Digitaler Ausgang

Modul-ID:

• 0101 AF90

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 2x DO, DC 24 V, 0,5 A

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 70 mA
• Leistungsverlust: 0,4 W

Technische Daten digitale Ausgänge:

• Anzahl der Ausgänge: 2
• Kabellänge, geschirmt: 1000 m
• Kabellänge, ungeschirmt: 600 m
• Bemessungslastspannung: DC 20,4...28,8 V
• Stromverbrauch aus Lastspannung L+ (ohne Last): 5 mA
• Gesamtstrom pro Gruppe, horizontale Konfiguration, 40 °C: 1 A
• Gesamtstrom pro Gruppe, horizontale Konfiguration, 60 °C: 1 A
• Gesamtstrom pro Gruppe, vertikale Konfiguration: 1 A
• Ausgangsstrom bei Signal 1, Nennwert: 0,5 A
• Signal-Logik-Ausgang: Sourcing-Ausgang
• Ausgangsverzögerung von 0 zu 1: 30 µs
• Ausgangsverzögerung von 1 zu 0: 175 µs
• Mindestlaststrom: -
• Lampenlast: 10 W
• Parallelschaltung von Ausgängen zur redundanten Steuerung einer Last: nicht möglich
• Parallelschaltung von Ausgängen zur Leistungserhöhung: nicht möglich
• Betätigung des digitalen Eingangs: ja
• Schaltfrequenz bei ohmscher Last: max. 1000 Hz
• Schaltfrequenz bei induktiver Last: max. 0,5 Hz
• Schaltfrequenz bei Lampenlast: max. 10 Hz
• Interne Begrenzung der Abschaltspannung bei induktiver Last: L+ (-45 V)
• Kurzschlussschutz des Ausgangs: ja, elektronisch
• Auslösestrom: 1 A
• Anzahl der Schaltspiele der Relaisausgänge: -
• Schaltvermögen der Kontakte: -
• Ausgangsdatenmenge: 2 Bit

Statusinformationen, Alarme, Diagnose:

• Statusanzeige: grüne LED pro Kanal
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: nein
• Diagnoseinformationen auslesbar: keine
• Spannungsanzeige: grüne LED
• Gruppenfehleranzeige: rote LED
• Kanalfehleranzeige: keine

Isolierung:

• Zwischen Kanälen: -
• Zwischen Kanälen von Gruppen zu: -
• Zwischen Kanälen und Backplane-Bus: ja
• Isolation getestet mit: DC 500 V

PWM-Daten:

• PWM-Kanäle: -
• PWM-Zeitbasis: -
• Periodenlänge: -
• Minimale Impulsbreite: -
• Ausgangstyp: -

Sicherheit:

• Sicherheitsprotokoll: -
• Sicherheitsanforderungen: -
• Sichere Benutzeradresse: -
• Watchdog: -
• Zwei Kanäle: -
• Testimpulslänge: -
• Schaltkreisüberwachung: -

Datenmengen:

• Eingangsbytes: 0
• Ausgangsbytes: 1
• Parameterbytes: 0
• Diagnosebytes: 0

Gehäuse:

• Material: PPE / PPE GF10
• Montage: Profilschiene 35 mm

Mechanische Daten:

• Abmessungen (BxHxT): 12,9 mm x 109 mm x 76,5 mm
• Nettogewicht: 58 g
• Gewicht inkl. Zubehör: 58 g
• Bruttogewicht: 72 g

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

UL-Zertifizierung: ja

KC-Zertifizierung: ja

Typ: 022-1BB00
