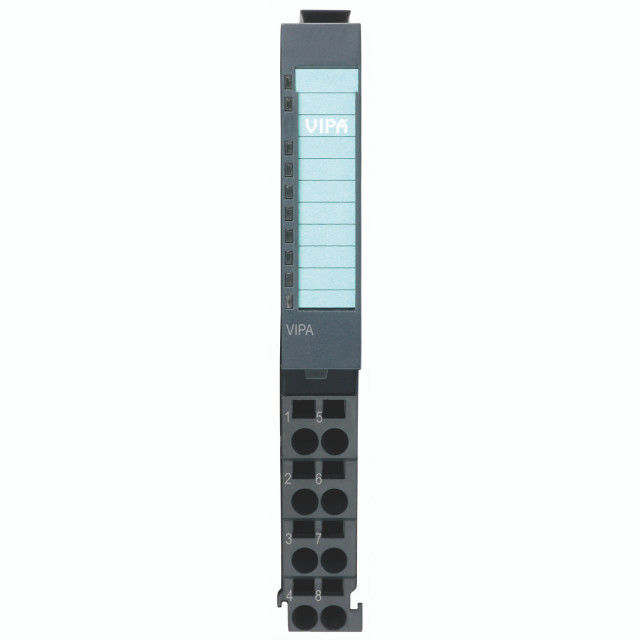

Vipa 032-1BB40 SM 032 Analoge Ausgabe 0502 25D8 2 Ausgänge 12Bit Strom 0

SM 032 - Analog output
2x AO
12 Bit
Current 0(4).20 mA
SM 032 - Analoger Ausgang (032-1BB40)

Technische Daten:

Bestellnummer:

• 032-1BB40

Typ:

• SM 032 - Analoger Ausgang

Modul-ID:

• 0502 25D8

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 2x AO, 12 Bit, Strom 0(4)…20 mA

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 85 mA
• Stromverbrauch aus Lastspannung L+ (ohne Last): 15 mA
• Leistungsverlust: 0,8 W

Technische Daten analoge Ausgänge:

• Anzahl der Ausgänge: 2
• Kabellänge, geschirmt: 200 m
• Bemessungslastspannung: DC 24 V
• Verpolungsschutz der Bemessungslastspannung: ja
• Stromverbrauch aus Bemessungslastspannung: -
• Kurzschlussschutz der Spannungsausgänge: -
• Spannungsausgänge: -
• Min. Lastwiderstand (Spannungsbereich): -
• Max. kapazitive Last (Strombereich): -
• Max. induktive Last (Strombereich): 10 mH
• Ausgangsspannungsbereiche: -
• Betriebsgrenze der Spannungsbereiche: -
• Grundfehlergrenze Spannungsbereiche: -
• Zerstörungsgrenze gegen externe Spannung: -
• Stromeingänge: ja
• Max. Lastwiderstand (Strombereich): 350 Ohm
• Typische Leerlaufspannung Stromeingang: 12 V
• Ausgangsstrombereiche: 0 mA ... +20 mA, +4 mA ... +20 mA
• Betriebsgrenze der Strombereiche: +/-0,4 % ... +/-0,5 %
• Grundfehlergrenze Strombereiche: +/-0,2 % ... +/-0,3 %
• Zerstörungsgrenze gegen externe Spannung: max. 12 V (30 V für 1 s)
• Einschwingzeit bei ohmscher Last: 0,25 ms
• Einschwingzeit bei kapazitiver Last: -
• Einschwingzeit bei induktiver Last: 1,5 ms
• Auflösung in Bit: 12
• Wandlungszeit: 2 ms für alle Kanäle
• Ersatzwert anwendbar: nein
• Ausgangsdatenmenge: 4 Byte

Statusinformationen, Alarme, Diagnose:

• Statusanzeige: ja
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: ja
• Diagnoseinformationen auslesbar: möglich
• Spannungsanzeige: grüne LED
• Gruppenfehleranzeige: rote LED
• Kanalfehleranzeige: rote LED pro Kanal

Isolierung:

• Zwischen Kanälen: -
• Zwischen Kanälen von Gruppen zu: -
• Zwischen Kanälen und Backplane-Bus: ja
• Zwischen Kanälen und Stromversorgung: ja
• Max. Potenzialdifferenz zwischen Stromkreisen: -
• Max. Potenzialdifferenz zwischen Eingängen (Ucm): -
• Max. Potenzialdifferenz zwischen Mana und Mintern (Uiso): DC 75 V / AC 50 V
• Max. Potenzialdifferenz zwischen Eingängen und Mana (Ucm): -
• Max. Potenzialdifferenz zwischen Eingängen und Mintern (Uiso): -
• Max. Potenzialdifferenz zwischen Mintern und Ausgängen: -
• Isolation getestet mit: DC 500 V

Datenmengen:

• Eingangsbytes: 0
• Ausgangsbytes: 4
• Parameterbytes: 8
• Diagnosebytes: 20

Gehäuse:

• Material: PPE / PPE GF10
• Montage: Profilschiene 35 mm

Mechanische Daten:

• Abmessungen (BxHxT): 12,9 mm x 109 mm x 76,5 mm
• Nettogewicht: 61 g
• Gewicht inkl. Zubehör: 61 g
• Bruttogewicht: 75 g

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: ja
• KC-Zertifizierung: ja

Typ: 032-1BB40
