Vipa 322-1BH41 SM 322 - Digitale Ausgabe 16 Ausgängein Gruppen zu 8DC 24V

SM 322 - Digital output
16x DO, in groups of 8
DC 24 V
2 A
For 20 pole front connector

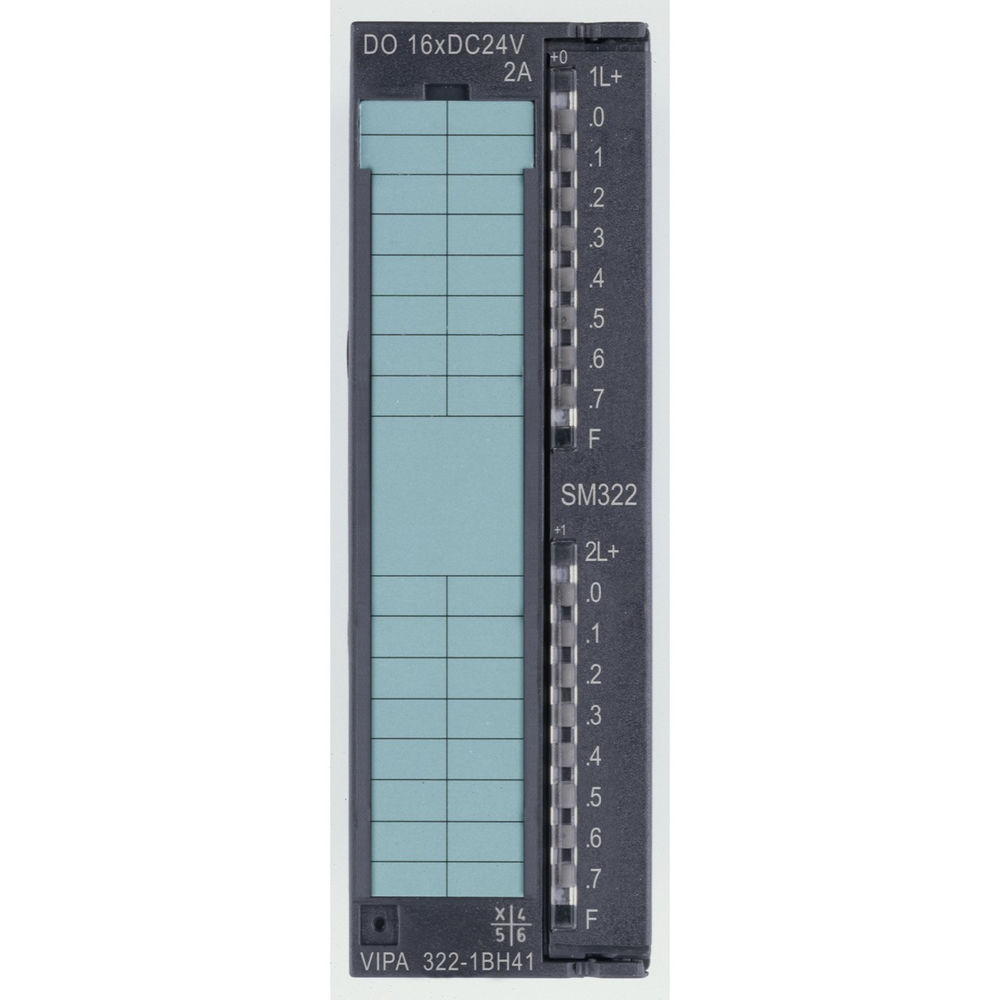

SM 322 (322-1BH41)

Technische Daten

Bestellnummer: 322-1BH41
Typ: SM 322

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 16x DO, in Gruppen von 8, DC 24 V, 2 A, für 20-poligen Frontstecker
• SPEED-Bus: nein

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 110 mA
• Leistungsverlust: 4 W

Technische Daten digitale Ausgänge:

• Anzahl der Ausgänge: 16
• Kabellänge, abgeschirmt: 1000 m
• Kabellänge, ungeschirmt: 600 m
• Nennlastspannung: DC 24 V
• Stromverbrauch von der Lastspannung L+ (ohne Last): 30 mA
• Gesamter Strom pro Gruppe, horizontale Anordnung bei 40 °C: 8 A
• Gesamter Strom pro Gruppe, horizontale Anordnung bei 60 °C: 8 A
• Gesamter Strom pro Gruppe, vertikale Anordnung: 8 A
• Ausgangsstrom bei Signal "2,5 cm ( 1 Zoll ), Nennwert: 2 A
• Signallogik Ausgang: Sourcing Output
• Ausgangsverzögerung von 0 auf 1: 150 µs
• Ausgangsverzögerung von 1 auf 0: 100 µs
• Mindestlaststrom: -
• Lampenlast: 10 W
• Parallelschaltung von Ausgängen für redundante Laststeuerung: möglich (nur Gruppenausgänge)
• Parallelschaltung von Ausgängen zur Leistungserhöhung: möglich (nur Gruppenausgänge)
• Betätigung eines digitalen Eingangs: ja
• Schaltfrequenz bei ohmscher Last max.: 1000 Hz
• Schaltfrequenz bei induktiver Last max.: 0,5 Hz
• Schaltfrequenz bei Lampenlast max.: 10 Hz
• Interne Begrenzung der induktiven Abschaltspannung: L+ (-52 V)
• Kurzschlussschutz des Ausgangs: ja, elektronisch
• Auslösestrom: 3 A
• Anzahl der Schaltzyklen von Relaisausgängen: -
• Schaltvermögen der Kontakte: -
• Ausgangsdatenmenge: 2 Byte

Statusinformationen, Alarme, Diagnosen:

• Statusanzeige: grüne LED pro Kanal
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: nein
• Diagnose-Informationsausgabe: keine
• Versorgungsspannungsanzeige: grüne LED pro Gruppe
• Gruppenfehleranzeige: rote SF-LED
• Kanalfehleranzeige: keine

Isolation:

• Zwischen Kanälen: ja
• Zwischen Kanälen von Gruppen bis 8: ja
• Zwischen Kanälen und Backplane-Bus: ja
• Isolierung getestet mit: DC 500 V

Datenmengen:

• Eingangsbytes: 0
• Ausgangsbytes: 2
• Parameterbytes: 0
• Diagnosebytes: 0

Gehäuse:

• Material: PPE
• Montage: Schienensystem 300

Mechanische Daten:

• Abmessungen (BxHxT): 40 mm x 125 mm x 120 mm
• Nettogewicht: 230 g
• Gewicht mit Zubehör: -
• Bruttogewicht: -

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: ja
• KC-Zertifizierung: ja

Typ: 322-1BH41
