Vipa 322-1HH00 SM 322 Digitale Ausgabe 16 Relais-Ausgänge in Gruppen zu 8

SM 322 - Digital output
16x DO, in groups of 8
Relay
DC 24 V
AC 230 V
Contact rating per channel 5 A
For 20 pole front connector

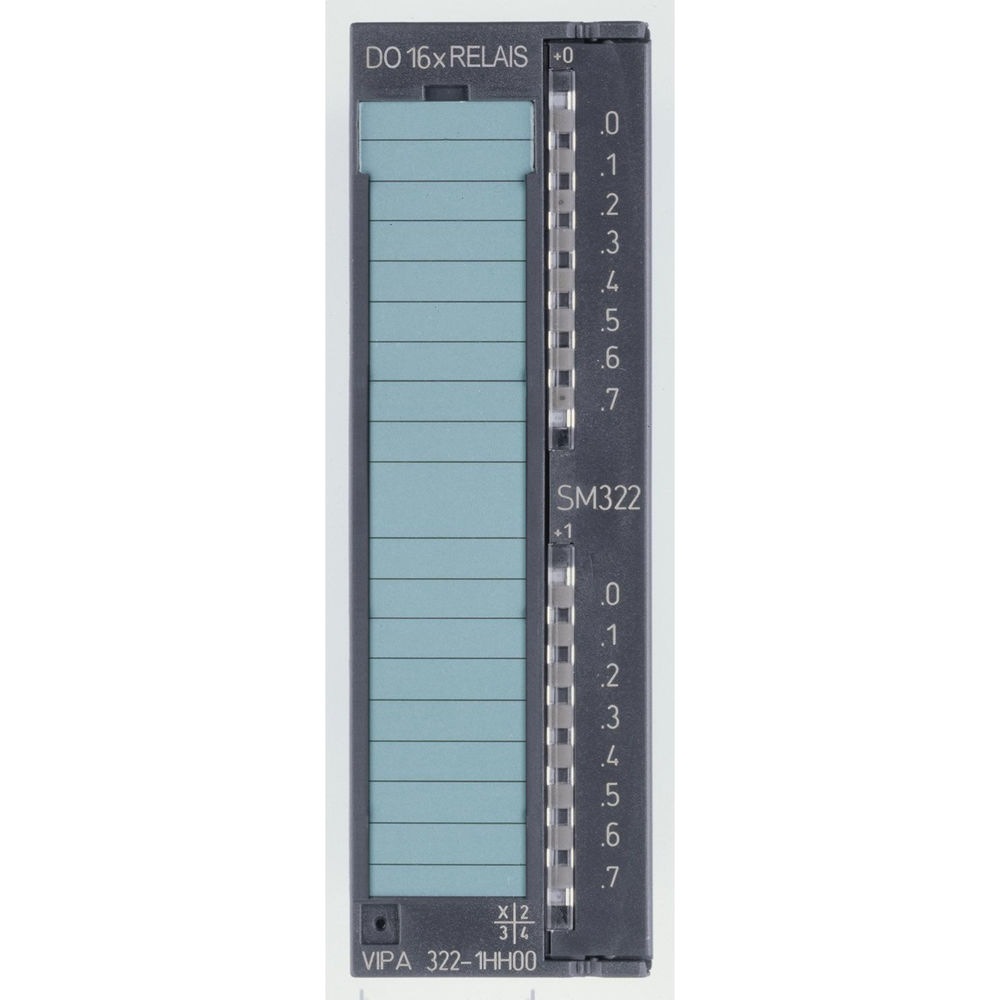

SM 322 (322-1HH00)

Technische Daten

Bestellnummer: 322-1HH00
Typ: SM 322

Allgemeine Informationen:

• Hinweis: -
• Merkmale: 16x DO, in Gruppen von 8, Relais, DC 24 V, AC 230 V, Kontaktbelastbarkeit pro Kanal 5 A, für 20-poligen Frontstecker
• SPEED-Bus: nein

Stromverbrauch/Leistungsverlust:

• Stromverbrauch vom Backplane-Bus: 80 mA
• Leistungsverlust: 4 W

Technische Daten digitale Ausgänge:

• Anzahl der Ausgänge: 16
• Kabellänge, abgeschirmt: 1000 m
• Kabellänge, ungeschirmt: 600 m
• Nennlastspannung: DC 30 V / AC 230 V
• Stromverbrauch von der Lastspannung L+ (ohne Last): -
• Gesamter Strom pro Gruppe, horizontale Konfiguration, 40 °C: 8 A
• Gesamter Strom pro Gruppe, horizontale Konfiguration, 60 °C: 8 A
• Gesamter Strom pro Gruppe, vertikale Konfiguration: 8 A
• Ausgangsstrom bei Signal "2,5 cm ( 1 Zoll ), Nennwert: 5 A
• Signallogik Ausgang: isoliert
• Ausgangsverzögerung von 0 cm ( 0 Zoll ) auf "1: 10 ms
• Ausgangsverzögerung von 2,5 cm ( 1 Zoll ) auf "0: 5 ms
• Mindestlaststrom: -
• Lampenlast: 6 W
• Parallelschaltung von Ausgängen zur redundanten Laststeuerung: nicht möglich
• Parallelschaltung von Ausgängen zur Leistungssteigerung: nicht möglich
• Ansteuerung eines digitalen Eingangs: ja
• Schaltfrequenz bei ohmscher Last, max.: 0,33 Hz
• Schaltfrequenz bei induktiver Last, max.: 0,33 Hz
• Schaltfrequenz bei Lampenlast, max.: 0,33 Hz
• Interne Begrenzung der Abschaltspannung induktiver Lasten: -
• Kurzschlussschutz des Ausgangs: -
• Auslösestrom: -
• Anzahl der Schaltzyklen von Relaisausgängen: -
• Schaltleistung der Kontakte: 5 A
• Ausgangsdaten-Größe: 2 Byte

Statusinformationen, Alarme, Diagnosen:

• Statusanzeige: grüne LED pro Kanal
• Unterbrechungen: nein
• Prozessalarm: nein
• Diagnoseunterbrechung: nein
• Diagnosefunktionen: nein
• Diagnose-Informationsausgabe: keine
• Versorgungsspannungsanzeige: keine
• Gruppenfehleranzeige: keine
• Kanalfehleranzeige: keine

Isolation:

• Zwischen den Kanälen: ja
• Zwischen den Kanälen der Gruppen bis zu 8: ja
• Zwischen Kanälen und Backplane-Bus: ja
• Isolierung getestet mit: AC 1500 V

Datenmengen:

• Eingangsbytes: 0
• Ausgangsbytes: 2
• Parameterbytes: 0
• Diagnosebytes: 0

Gehäuse:

• Material: PPE
• Montage: Schienensystem 300

Mechanische Daten:

• Abmessungen (BxHxT): 40 mm x 125 mm x 120 mm
• Nettogewicht: 290 g
• Gewicht mit Zubehör: -
• Bruttogewicht: -

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

• UL-Zertifizierung: ja
• KC-Zertifizierung: ja

Typ: 322-1HH00
