Zander Aachen 585455 EPR16-OK 0,5A OptoAusgang kurzschlußfest
|
auf Anfrage |
|
| Lieferzeit auf Anfrageinfo_outline | |
| Lieske-Nr.: | 442634 |
|---|---|
| Hersteller-Nr.: | 585455 |
| Gewicht: | 0.13 kg |
Produktinformationen zu Zander Aachen 585455:
Beschreibung:
Die Erweiterungskarten EPR16-RE und EPR16-OK dienen der Leistungssteigerung der digitalen Ausgänge der Steuerungen EPR16 und EPR16S. Die Steuerung EPC16 verfügt bereits über integrierte Transistorausgänge und ist daher ausschließlich mit der Relaiskarte EPR16-RE kompatibel.Relaiskarte EPR16-RE:
- 16 digitale Relaisausgänge
- Watch-Dog-Ausgang als potentialfreier Relaiskontakt
- Schutzbeschaltung aller Relaiskontakte mit 250V-Varistoren
- Zwei galvanisch getrennte Kontaktblöcke: - Block 1: Ausgänge 1–8 und Watch-Dog
- Betrieb mit unterschiedlichen Spannungen möglich
- Block 2: Ausgänge 9–16

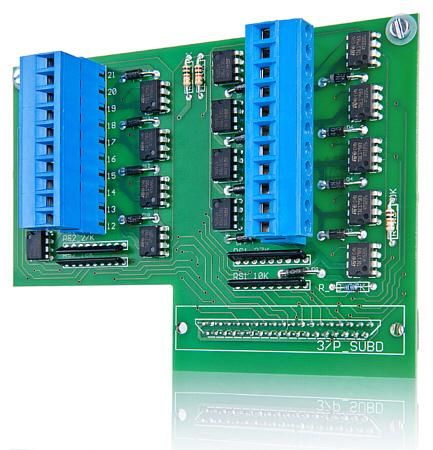

Leistungs-Optokopplerkarte EPR16-OK:
- 16 elektronische Transistorausgänge
- Watch-Dog-Ausgang als 0,5A-Transistorausgang
- Galvanische Trennung der Ausgänge durch Optokoppler
- Dauerkurzschlussfest und übertemperaturgeschützt
- Zwei Kontaktblöcke mit gemeinsamen Anschlüssen: - Block 1: Ausgänge 1–8 und Watch-Dog
- Maximaler Dauerstrom pro Ausgang: 0,5A
- Automatische Wiederherstellung nach Überlastung
- Externe Betriebsspannung: DC 10–30V
- Anschluss der Last zwischen Ausgang (A1–A16) und 0V
- Block 2: Ausgänge 9–16
Montage und Anschlüsse:
- Direkter Anschluss an den OUTPUT-Stecker der Steuerungen EPR16, EPR16S und EPC16
- Fixierung mit den beiliegenden Schrauben an den vorgesehenen Stehbolzen
- Spannungsversorgung der Relais erfolgt aus der Steuerung
- Hinweise: - Sicherstellen, dass die steckbaren Schraubanschlussklemmen korrekt sitzen
- EPR16-RE: - 16 galvanisch getrennte Relaisausgänge
- EPR16-OK: - 16 Transistorausgänge (dauerkurzschlussfest)
- Erweiterungskarte (EPR16-RE oder EPR16-OK)
- Befestigungsschrauben
- Installationsanleitung
- Induktivitäten (z. B. Magnetventile, Kleinschütze) müssen mit Schutzschaltungen (RC-Glied oder Varistor) ausgestattet sein
Technische Daten:
- Schutz durch 250V-Varistoren
- Kompatibel mit EPR16, EPR16S, EPC16
- Maximaler Dauerstrom: 0,5A pro Ausgang
- Externe Gleichspannung: DC 10–30V
- Kompatibel mit EPR16, EPR16S
Lieferumfang:
Hinweis:
Angeschlossene Induktivitäten wie Magnetventile oder Kleinschütze müssen mit Schutzschaltungen ausgestattet sein.Typ: EPR16-OK 0,5A Optoausg.
