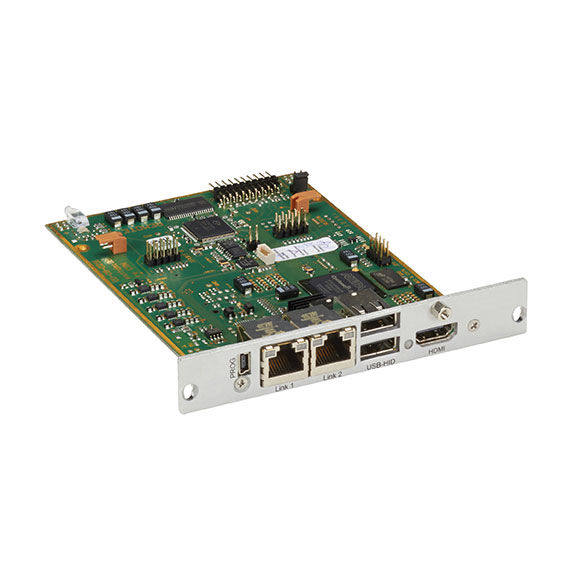

BlackBox ACX1MR-HDMI-2C CATx DKM Receiverkarte, HDMI plus USB HID für Modulargehäuse, mit HDMI Linkredundanz

Modulare DKM Extender Basismodule

Statten Sie Ihren KVM Extender mit Schnittstellen ganz nach Ihrem Bedarf aus.

Basismodule mit DVI-D, DVI-I, HDMI oder DisplayPort Video und (2) USB Tastatur/Mausports.
Peripherieoption mit (4) transparenten Highspeed USB 2.0 Ports (480Mbps).
Wählen Sie zwischen CATx- und Glasfaserlinks (Glasfaser unterstützt Multimode und Singlemode).
Entfernungen bis 140m (CATx), 1000m (MM) oder 10km (SM).
Pixelgenaue Auflösungen bis 2048 x 1152 (Single Link DVI) bis 2560 x 1600/2x2K (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K über die volle Distanz.
Highspeed Videooptionen mit 2,5 Gbps Bandbreite für anspruchsvolle Grafikanwendungen.
Unterstützung für mehrere Videokanäle in anspruchsvollen Grafikanwendungen.
Verwenden Sie die Module in den Modularen DKM Extender Gehäusen.
Kombinieren Sie verschiedenste Schnittstellen und verlängern Sie die KVM-Signale ganz nach Ihren Bedürfnissen.
Konfigurieren Sie ein Gehäuse mit Transmitterkarten am Rechner und ein Gehäuse mit Receiverkarten an der Konsole.
Verwenden Sie diese Extender für Punkt-zu-Punkt KVM-Verlängerungen oder in den KVM Matrix Switching-Systemen der Reihe DKM FX und DKM FXC.
Gewährleistung: 2 Jahre Double Diamond™ (Standard)

Die Modularen DKM KVM Extender bieten die größte Auswahl an Kombinationsmöglichkeiten für Video- und Peripheriesignale, so dass Sie selbst für sehr spezifische Anwendungen den passenden KVM Extender erhalten.

Die Modularen DKM KVM Extender bestehen aus Gehäusen mit 2, 4, 6 oder 21 Slots, Basismodulen mit Video- und zwei USB HID-Schnittstellen sowie den Upgrade Modulen für Peripherieanschlüsse. Spezielle Konverter-Module bieten eine Konvertierung von analog nach digital, so dass Sie verschiedenste analoge Videoquellen mit dem System nutzen können. Für platzsparende Installationen ist auch ein 8-Port Switching Modul verfügbar, das den gleichen Funktionsumfang wie die DKM FXC Switche bietet.

Basismodule:

Die Module auf dieser Seite stellen einen oder zwei Video-Ports und zwei USB HID-Anschlüsse für Tastatur und Maus bereit. Zusätzlich bieten sie CATx- oder LC-Glasfaseranschlüsse für die Verbindung zur fernen Gegenstelle oder zu einem zentralen KVM Switch. Jedes Gehäuse der modularen DKM Extender muss mit mindestens einem Basismodul bestückt werden.

Wählen Sie zwischen CATx-, Glasfaser mit 1 Gbps oder Highspeed-Glasfaser mit 2,5 Gbps, je nach gewünschter Entfernung und Videobandbreite. CATx-Verbindungen eignen sich ideal für kürzere Distanzen bis 140m. Die Glasfasermodule unterstützen sowohl Multimode- bis 1km als auch Singlemode-Glasfaserkabel bis 10km Reichweite. Die 2,5 Gbps Highspeed-Module sind für anspruchsvolle Grafikanwendungen gedacht und bieten doppelte Bandbreite im Vergleich zu Standard-Modulen.

Basismodule sind in verschiedenen Videoformaten erhältlich. Zur Auswahl stehen Single Link DVI-D, DVI-I mit VGA-Eingang und DVI-D-Ausgang, Dual Head DVI-D, HDMI und DisplayPort, jeweils mit zwei USB HID-Anschlüssen für Tastatur und Maus.

Module mit speziellen Funktionen bieten erweiterte Möglichkeiten. Module mit redundantem Link sind ideal für Anwendungen, die einen Rückkanal erfordern, oder wenn zwei Anwender einen Videokanal teilen. Module mit integriertem 2-Port-Switch sind ideal, wenn neben der fernen Konsole auch lokal eine Konsole angeschlossen werden soll oder eine Konsole auf beide zugreifen muss. Für reine HD-Video-Verteilung wählen Sie Module mit reinen Videoschnittstellen. Wenn Sie Wacom-Tablets oder andere breitbandige USB-Geräte betreiben, wählen Sie das transparente USB 2.0 Modul mit einer Geschwindigkeit von 480 Mbps und eigenem Kabellink.

Auflösungen:

Durch die digitale Übertragung des Videosignals ohne Qualitätsverluste werden die Bilder so scharf dargestellt, als wären sie direkt mit den Arbeitsstationen verbunden. Die fortschrittlichen Videokompressionsalgorithmen unterstützen eine 24-Bit-Farbtiefe für fließende Farbverläufe. Single Link DVI liefert pixelgenaue Auflösungen bis 2048 x 1152, Dual Link DVI bis 2560 x 1600/2x2K, HDMI bis 1080p und DisplayPort bis zu 4K über die volle Distanz.

DKM Modular Extenders Overview:

Die Gehäuse sind als Desktopausführungen mit zwei, vier oder sechs Steckplätzen sowie als 48,3 cm ( 19 Zoll )-Version mit 21 Steckplätzen verfügbar. Für kritische Anwendungen empfiehlt sich die Ausführung mit zwei Netzteilen für einen redundanten Betrieb. Wählen Sie zwischen internen oder externen Netzteilen, AC-Versorgung oder für industrielle Anwendungen DC mit 12-, 24- oder 48VDC. Die Desktop-Gehäuse können mit optionalen Montagekits auch an der Wand, unter dem Schreibtisch, an einer Hutschiene oder im 48,3 cm ( 19 Zoll )-IT-Schrank befestigt werden. Konfigurieren Sie ein Gehäuse mit Transmitterkarte für den Rechneranschluss und ein Gehäuse mit Receiverkarten für den Konsolenanschluss.

Basis Module stellen die Kabelverbindung zur Gegenseite bereit. Jedes Gehäuse muss mit einer Basiskarte ausgestattet sein. Diese bieten jeweils einen oder zwei Videokanäle sowie zwei USB HID-Ports.

Die Upgrade Module übertragen ihre Signale über die Basiskarten und benötigen daher keine eigenen Verbindungskabel zur Gegenseite. Dies spart Kosten und Platz. Wählen Sie zwischen einer Vielzahl von Schnittstellen wie USB HID, PS/2, embedded USB 2.0 mit 36 Mbps, serielle RS-232- oder RS-422-Daten, bidirektionalem analogem Audio oder uni-/bidirektionalem digitalem Audio.

Die DKM Konverter Module ermöglichen den Anschluss von Videoquellen mit analogen Formaten wie Komponenten und Composite oder Industrieformaten wie EGA, CGA oder MDA. Weitere Optionen gibt es für SDI, HD-SDI oder 3G-SDI. Die Konverter Module wandeln analoge Signale in digitale DVI-D Signale um und übertragen diese verlustfrei über weite Entfernungen.

Die DKM FXC Switching Module bieten Platzersparnis. Sie benötigen zwei Steckplätze im Gehäuse, bieten aber 8 Ports und das volle Funktionsset der DKM FXC Matrix-Switches. Verwenden Sie diese Module im Transmittergehäuse, um den Kauf und die Unterbringung eines separaten KVM-Switches zu vermeiden und Ihrem Anwender den Zugriff auf acht Rechner mit sofortiger Umschaltung zu ermöglichen. Wählen Sie zwischen zwei Versionen mit acht CATx- oder acht Glasfaserverbindungen.

Die modularen DKM Extender können als Punkt-zu-Punkt-Verlängerung verwendet werden, wenn der Rechner entfernt von der Anwenderkonsole untergebracht ist. Sie bieten die größte Schnittstellenvielfalt und höchste Videoqualität und eignen sich daher ideal für Grafikanwender und Benutzer spezieller Peripherie. In größeren Installationen arbeiten die modularen DKM Extender perfekt mit den KVM Matrix-Switches der Reihen DKM FX und DKM FXC zusammen und ermöglichen in Kombination mit den DKM Switches ein frei skalierbares und flexibles Schaltsystem, das alle Unternehmensressourcen integriert.

Kostenlose Beratung vom Experten:

Die modularen DKM Extender bieten unzählige Einsatzmöglichkeiten durch ihre Schnittstellenvielfalt. Wir empfehlen Ihnen, sich direkt an unsere Produktexperten zu wenden. Teilen Sie uns Ihre Anforderungen mit, und wir planen gemeinsam die optimale Konfiguration für Ihre Anwendung. Unsere Experten stehen Ihnen jederzeit zur Verfügung. Rufen Sie uns unter 0811/5541-110 an oder nutzen Sie unseren Rückrufservice für ein Gespräch zum Wunschtermin.

Anschlüsse Transmittermodule:

• ACX1M1T-DHID-C: (1) DVI-D, (1) RJ-45
• ACX1M1T-DHID-SM/ACX1MT-DHS-SM: (1) DVI-D, (2) LC
• ACX1M1T-DHID-2C: (1) DVI-D, (2) RJ-45
• ACX1M1T-DHID-2S/ACX1MT-DHS-2S: (1) DVI-D, (4) LC
• ACX1MT-VDHID-C: (1) DVI-I, (1) RJ-45
• ACX1MT-VDHID-SM/ACX1MT-VDHS-SM: (1) DVI-D, (2) LC
• ACX1MT-VDHID-2C: (1) DVI-D, (2) RJ-45
• ACX1MT-VDHID-2S: (1) DVI-D, (4) LC
• ACX2MT-DHH-C: (1) DVI-D, (1) RJ-45 mit Dual Head Kabelkit
• ACX2MT-DHH-SM: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MT-DHH-2C: (1) DVI-D, (2) RJ-45 mit Dual Head Kabelkit
• ACX2MT-DHH-2S: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MT-DLH-C: (1) DVI-D, (1) RJ-45 mit Dual Link Kabelkit
• ACX2MT-DLH-SM: (1) DVI-D, (2) LC mit Dual Link Kabelkit
• ACX2MT-DLH-2C: (1) DVI-D, (2) RJ-45 mit Dual Link Kabelkit
• ACX2MT-DLH-2S: (1) DVI-D, (4) LC mit Dual Link Kabelkit
• ACX1MT-HDMI-C: (1) HDMI, (1) RJ-45
• ACX1MT-HDMI-SM: (1) HDMI, (2) LC
• ACX1MT-HDMI-2C: (1) HDMI, (2) RJ-45
• ACX1MT-HDMI-2S: (1) HDMI, (4) LC
• ACX1MT-HDO-C: Modul nur Video (1) HDMI, (1) RJ-45
• ACX1MT-HDO-SM: Modul nur Video (1) HDMI, (2) LC
• ACX1MT-HDM2-C: (2) HDMI, (1) RJ45
• ACX1MT-HDM2-SM: (2) HDMI, (2) RJ45
• ACX1MT-HDM2-2C: (2) HDMI, (2) RJ45
• ACX1MT-HDM2-2S: (2) HDMI, (4) LC
• ACX2MT-DPH-C: (1) DisplayPort, (1) RJ-45
• ACX2MT-DPH-SM/ACX2MT-DPHS-SM: (1) DisplayPort, (2) LC
• ACX2MT-DPH-2C: (1) DisplayPort, (2) RJ-45
• ACX2MT-DPH-2S/ACX2MT-DPHS-2S: (1) DisplayPort, (4) LC

Anschlüsse Receivermodule:

• ACX1M1R-DHID-C: (1) DVI-D, (1) RJ-45
• ACX1M1R-DHID-SM/ACX1MR-DHS-SM: (1) DVI-D, (2) LC
• ACX1M1R-DHID-2C: (1) DVI-D, (2) RJ-45
• ACX1M1T-DHID-2S/ACX1MR-DHS-2S: (1) DVI-D, (4) LC
• ACX2MR-DHH-C: (1) DVI-D, (1) RJ-45 mit Dual Head Kabelkit
• ACX2MR-DHH-SM: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MR-DHH-2C: (1) DVI-D, (2) RJ-45 mit Dual Head Kabelkit
• ACX2MR-DHH-2S: (2) DVI-D, (2) LC mit Dual Head Kabelkit
• ACX2MR-DLH-C: (1) DVI-D, (1) RJ-45 mit Dual Link Kabelkit
• ACX2MR-DLH-SM: (1) DVI-D, (2) LC mit Dual Link Kabelkit
• ACX2MR-DLH-2C: (1) DVI-D, (2) RJ-45 mit Dual Link Kabelkit
• ACX2MR-DLH-2S: (1) DVI-D, (4) LC mit Dual Link Kabelkit
• ACX1MR-HDMI-C: (1) HDMI, (1) RJ-45
• ACX1MR-HDMI-SM: (1) HDMI, (2) LC
• ACX1MR-HDMI-2C: (1) HDMI, (2) RJ-45
• ACX1MR-HDMI-2S: (1) HDMI, (4) LC
• ACX1MR-HDO-C: Modul nur Video (1) HDMI, (1) RJ-45
• ACX1MR-HDO-SM: Modul nur Video (1) HDMI, (2) LC
• ACX1MR-HDSW-C: (2) HDMI, (1) RJ-45, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX1MR-HDSW-SM: (2) HDMI, (2) LC, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX1MR-HDSW-2C: (2) HDMI, (2) RJ-45, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX1MR-HDSW-2S: (2) HDMI, (4) LC, (1) USB Typ B (benötigt 2 Steckplätze)
• ACX2MR-DPH-C: (1) DisplayPort, (1) RJ-45
• ACX2MR-DPH-SM/ACX2MR-DPHS-SM: (1) DisplayPort, (2) LC
• ACX2MR-DPH-2C: (1) DisplayPort, (2) RJ-45
• ACX2MR-DPH-2S/ACX2MR-DPHS-2S: (1) DisplayPort, (4) LC

TAA-konform: JA außer ACX2MT-DLHS-2S
