BlackBox ACX1MT-AR DKM Transmitter, Bidirektional Analog Audio plus RS-232 Erweiterung für Modulargehäuse

Modulare DKM Extender Upgrade Module::
Die modularen DKM KVM Extender bieten eine der umfassendsten Auswahlmöglichkeiten für die Kombination von Video- und Peripheriesignalen. Dadurch können Sie einen KVM Extender für selbst hochspezifische Anwendungen konfigurieren.

Die Modularen DKM KVM Extender bestehen aus Gehäusen mit 2, 4, 6 oder 21 Steckplätzen. Basismodule mit Video- und zwei USB HID-Schnittstellen sowie Erweiterungsmodule für zusätzliche Peripherieanschlüsse sind verfügbar. Spezielle Konverter-Module ermöglichen die Konvertierung von analogen zu digitalen Signalen, um verschiedene analoge Videoquellen zu unterstützen. Ein platzsparendes 8-Port-Switching-Modul bietet den gleichen Funktionsumfang wie die DKM FXC Switches.

Upgrade Module::Die Upgrade Module übertragen ihre Signale über die Basiskarten und benötigen daher keine eigene Kabelverbindung zur Gegenseite. Dadurch werden Infrastrukturkosten gesenkt und Platz gespart. Sie können zwischen einer Vielzahl von Schnittstellen wählen, darunter USB HID, PS/2, embedded USB 2.0 mit 36 Mbps, serielle RS-232 oder RS-422 Daten, bidirektionales analoges Audio sowie uni- und bidirektionales digitales Audio. Die Module lassen sich flexibel mit den Basismodulen in einem Gehäuse kombinieren.

DKM Modular Extenders Übersicht::- Die Gehäuse sind als Desktopversion mit zwei, vier oder sechs Steckplätzen sowie in einer 19-Zoll-Rack-Version mit 21 Steckplätzen verfügbar.

• Für kritische Anwendungen sind Ausführungen mit redundanter Stromversorgung durch zwei Netzteile verfügbar.
• Wählen Sie zwischen internen oder externen Netzteilen sowie zwischen AC- oder DC-Versorgung mit 12, 24 oder 48 VDC.
• Optional sind Montagekits erhältlich, um die Desktopgehäuse an der Wand, unter dem Schreibtisch, an einer Hutschiene oder im 19-Zoll-IT-Schrank zu montieren.
• Jedes Gehäuse muss mit einer Basiskarte bestückt werden, die einen oder zwei Videokanäle und zwei USB HID-Anschlüsse bietet.

Die Upgrade Module bieten zusätzliche Peripherieschnittstellen und benötigen kein eigenes Verbindungskabel zur Gegenstelle. Mit den DKM Konverter-Modulen können analoge Videoquellen wie Komponenten- oder Kompositformate sowie industrielle Videoformate wie EGA, CGA oder MDA angeschlossen werden. Es gibt auch Optionen für SDI, HD-SDI und 3G-SDI für anspruchsvolle Grafikanwendungen.

Modulare DKM Extender Vorteile::Die DKM FXC Switching Module bieten Platzersparnis, indem sie zwei Steckplätze im Gehäuse einnehmen und dafür 8 Ports sowie das volle Funktionsset der DKM FXC Matrix-Switches bereitstellen. Im Transmittergehäuse installiert, bieten diese Module Zugriff auf bis zu acht Rechner mit sofortiger Umschaltung. Erhältlich sind Versionen mit acht CATx- oder acht Glasfaserverbindungen.

Anwendungen::Die Modularen DKM Extender eignen sich für Punkt-zu-Punkt-Verlängerungen, wenn der Rechner von der Anwenderkonsole getrennt untergebracht wird. Dank der großen Schnittstellenvielfalt und der höchsten Videoqualität sind sie ideal für Grafikanwender und Benutzer spezieller Peripherie. In größeren, geschalteten Netzwerken arbeiten sie nahtlos mit den KVM Matrix Switches der Serien DKM FX und DKM FXC zusammen. In Kombination mit den DKM Switches können Sie ein skalierbares und flexibles Schaltsystem aufbauen, das alle Unternehmensressourcen verbindet.

Kostenlose Beratung vom Experten::Die modularen DKM Extender bieten durch ihre Schnittstellenvielfalt unzählige Einsatzmöglichkeiten. Nehmen Sie direkt Kontakt zu unseren Produktexperten auf, um die beste Konfiguration für Ihre Anwendung zu finden. Unsere Experten stehen Ihnen jederzeit zur Verfügung – rufen Sie uns unter 0811/5541-110 an oder nutzen Sie den Rückrufservice für einen Termin zum Wunschtermin.

Anschlüsse Transmittermodule::ACX1MT-HID: (1) USB Typ B
ACX1MT-EU: (1) USB Typ B

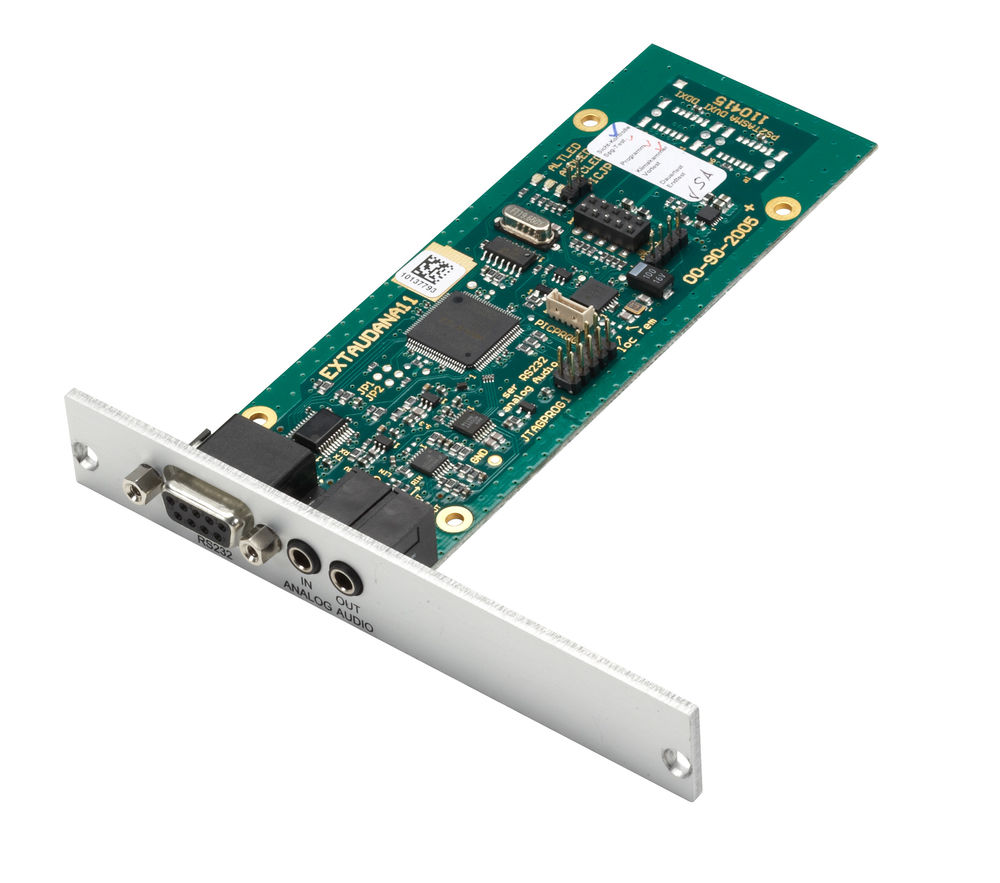

ACX1MT-AR: (2) 3,5 mm Audiobuchsen, (1) DB9 Buchse (seriell)
ACX1MT-ARE: (2) 3,5 mm Audiobuchsen, (1) USB Typ B
ACX1MT-ARD: (1) RCA, (1) Toslink, (1) Mini XLR, (2) 3,5 mm Audiobuchsen, (1) DB9 Buchse (seriell)
ACX1MT-ARH: (1) DB9 Buchse (seriell), (2) 3,5 mm Audiobuchsen, (1) USB Typ B
ACX1MT-ARP: (1) DB9 Buchse (seriell), (2) 3,5 mm Audiobuchsen, (2) MiniDIN6 (PS/2)
ACX1MT-DA: (1) RCA, (1) Toslink, (1) Mini XLR
ACX1MT-DAH: (1) RCA, (1) Toslink, (1) Mini XLR, (1) USB Typ B
ACX1MT-DAX: (2) RCA, (2) Toslink, (2) Mini XLR
ACX1MT-DAE: (2) RCA, (2) Toslink, (2) Mini XLR, (1) USB Typ B
ACX1MT-422: (1) DB9 Buchse (seriell), (2) 3,5 mm Audiobuchsen

Anschlüsse Receivermodule::ACX1MR-HID: (2) USB Typ A
ACX1MR-EU: (2) USB Typ A
ACX1MR-AR: (1) DB9 Buchse (seriell), (2) 3,5 mm Audiobuchsen
ACX1MR-ARE: (2) 3,5 mm Audiobuchsen, (2) USB Typ A
ACX1MR-ARD: (1) RCA, (1) Toslink, (1) Mini XLR, (2) 3,5 mm Audiobuchsen, (1) DB9 Buchse (seriell)
ACX1MR-ARH: (1) DB9 Buchse (seriell), (2) 3,5 mm Audiobuchsen, (2) USB Typ A
ACX1MR-DA: (1) RCA, (1) Toslink, (1) Mini XLR
ACX1MR-DAH: (1) RCA, (1) Toslink, (1) Mini XLR, (2) USB Typ A
ACX1MR-DAX: (2) RCA, (2) Toslink, (2) Mini XLR
ACX1MR-DAE: (2) RCA, (2) Toslink, (2) Mini XLR, (2) USB Typ A
ACX1MR-422: (1) DB9 Buchse (seriell), (2) 3,5 mm Audiobuchsen

TAA-konform: JA
