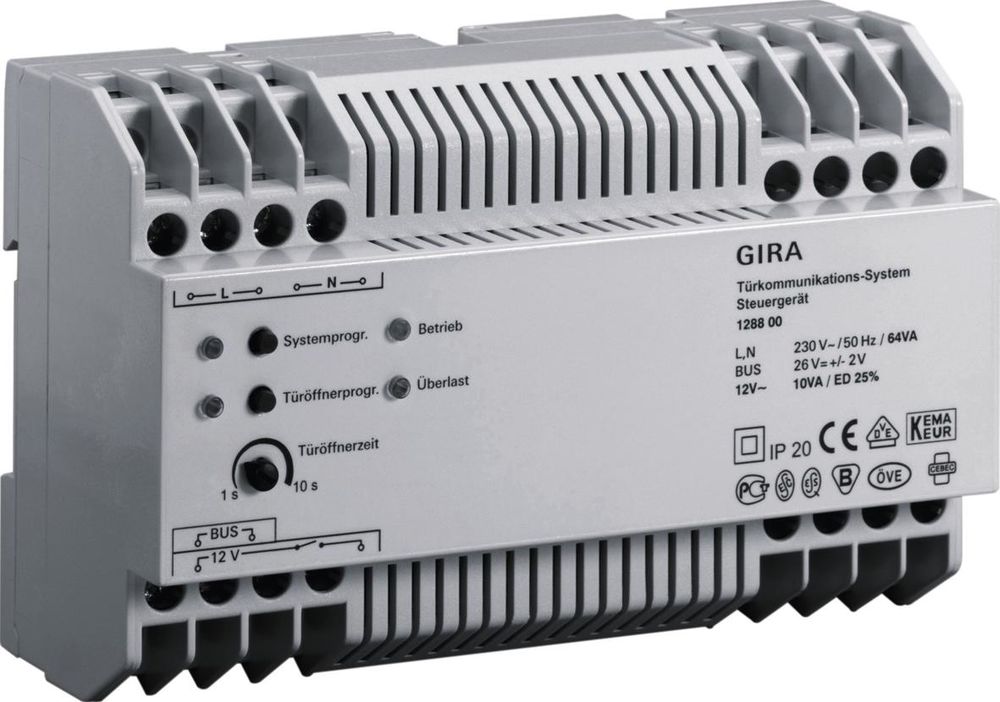

GIRA 128800 Steuergerät Video REG Türkommunikation

Steuergeraet Video Tuerkommunikations-System REG Steuergeraet zur Versorgung der Audio- und Videokomponenten des Gira Tuerkommunikations-Busses. Das Steuergeraet Video hat folgende Produktmerkmale: - Versorgung des verpolungssicheren und kurzschlussfesten 2-Draht-Busses bei Verwendung von Video-Komponenten wie Farbkamera, TFT-Farbdisplay. - Bis zu 2 Tuerstationen mit Farbkamera und 28 Wohnungsstationen mit TFT-Farbdisplay anschliessbar. - Selbstrueckstellende elektronische Kurzschluss- und Ueberlasterkennung der Betriebsspannungen und des Busanschlusses. - Tasten fuer System- und Tueroeffnerprogrammierung. - LED-Statusanzeigen fuer Betrieb, Ueberlast, Systemprogrammierung und Tueroeffnerprogrammierung. - 12 V AC-Ausgang (1 - 10 s) zur Spannungsversorgung eines handelsueblichen Tueroeffners (Stromaufnahme max.1,1 A/ED 25 %) - Relais-Ausgang zum Schalten eines Tueroeffners mit eigener Spannungsversorgung. - Tueroeffnerschaltzeit stufenlos von 1 s bis 10 s einstellbar.Das Steuergeraet Video ist fuer den Einbau in die Unterverteilung vorgesehen. Ist dies nicht moeglich, handelsueblichen Aufputzverteiler verwenden. Wird die Topologie der Videoverkabelung als Steigleitung ausgefuehrt, wird zusaetzlich der Videoverteiler 1292 00 benoetigt. In Kombination mit dem TKS-TK-Gateway 1290 00 ist die Zusatz-Spannungsversorgung 1296 00 erforderlich. - Mit dem Steuergeraet Video ist der Aufbau von Tuerkommunikationsanlagen mit bis zu 70 Audio-Teilnehmern moeglich (z.B. 1 Einbaulautsprecher, 5 Erweiterungsmodule fuer Einbaulautsprecher, 68 Wohnungsstationen AP). Nennspannung primaer: 230 V AC, 50 Hz Nennspannung sek.: SELV 26 V DC 2 V Nennstrom sek.: 700 mA Dauerlast Nennstrom sek.: 1,15 A Spitzenlast (max. 5 s) Nennstrom sek.: Ueberlastabschaltung ab 900 mA Schraubklemmen: 0,6 mm bis 2,5 mm Ausgang Tueroeffner: 12 V AC, 1,1 A / ED 25 % Relaisausgang: 250 V AC, 2 A Leitungslaenge von Kamera bis zum entferntesten TFT-Display: max. 100 m Gesamtleitungslaenge im reinen Audiobetrieb: siehe Steuergeraet Audio 1287 00 Abmessungen: REG Geraet mit 8 TE Temperaturbereich: -5 C bis +45 C Schutzart: IP 20

Typ: 128800

Typ: 1288 00
