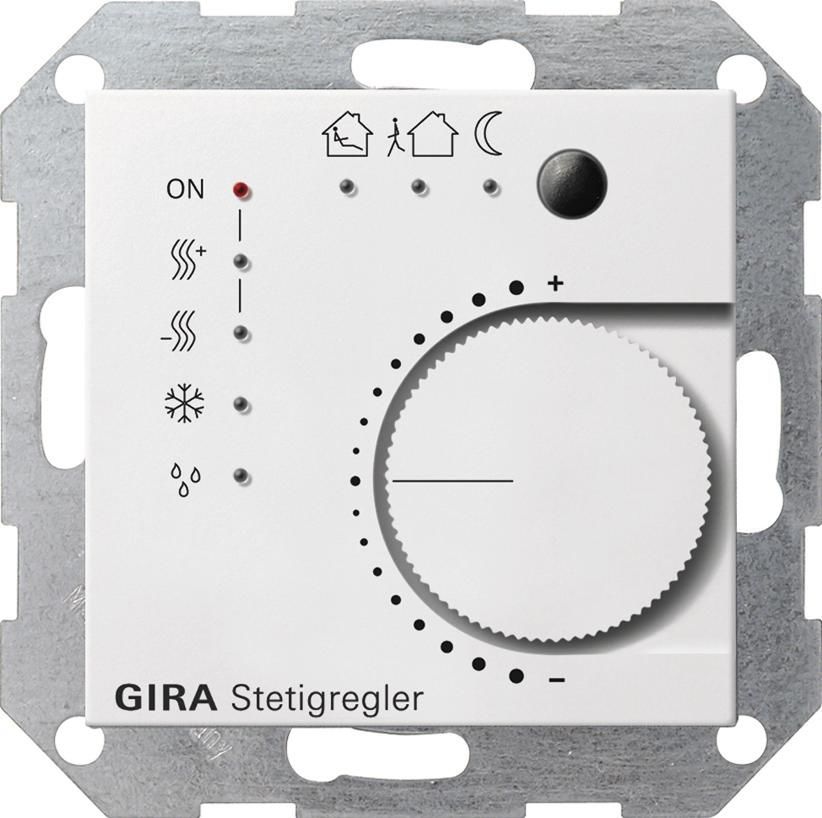

GIRA 210027 Stetigregler reinweiß matt KNX System 55

KNX/EIB Stetigregler mit Tasterschnittstelle 4fach inkl. Busankoppler System 55 Reinweiss seidenmatt Produktfamilie: Heizung, Klima, Lueftung Produkttyp: Regler Der Stetigregler UP vereint die Funktionen eines KNX/EIB Busankopplers, eines Einzelraum-Temperatur-Reglers mit Sollwertvorgabe und die eines Binaereinganges. Es ist kein separater Busankoppler notwendig. An den Binaereingang koennen vier potenzialfreie Kontakte angeschlossen werden. Der Eingang 1 kann zum Anschluss eines Fernfuehlers fuer die Temperaturmessung im Fussboden benutzt werden. Zwei Eingaenge sind als Ausgaenge (max. 0,8 mA) parametrierbar. Die Reglerfunktion dient zur Einzelraum-Temperaturregelung. Der Regler erfasst mit einem internen bzw. externen Temperaturfuehler die aktuelle Raumtemperatur und verarbeitet diese mit einem einstellbaren Temperatur-Sollwert zu einer Stellgroesse. Es koennen damit Stellantriebe mit stetigem Stellsignal als auch mit schaltendem Stellsignal angesteuert werden. Mit dem Stellrad wird der Temperatur-Sollwert verschoben. Eine Praesenztaster dient zur Umschaltung zwischen Komfort- und Standby-Betrieb. Die aktuellen Zustaende werden am Stetigregler durch LED angezeigt. Zur Projektierung und Inbetriebnahme des Geraetes wird die ETS3.0d empfohlen. Bei Anschluss der externern Eingaenge wird die Verwendung einer Schalterklemmdose empfohlen. Regler: - 5 Betriebsarten: Komfort-, Standby-, Nacht-, Frost-/Hitzeschutz- und Reglersperre (z.B. Taupunktbetrieb) - Heiz-
Kuehlfunktionen: Heizen, Kuehlen, Heizen und Kuehlen, Grund- und Zusatzheizen, Grund- und Zusatzkuehlen - Voreingestellte Regelparameter fuer gaengige Heiz- bzw. Kuehlkoerper - Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar - Ventilschutzfunktion (Ventil wird zyklisch alle 24 Stunden geoeffnet) - Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) und schaltende 2-Punkt-Regelung (Ein/Aus) - Temperaturerfassung ueber einen internen und/oder externen Fuehler (Mittelwertbildung fuer grosse Raeume)Eingaenge: - Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den Eingaengen - Sperrobjekt zum Sperren einzelner Eingaenge - Verhalten bei Busspannungswiederkehr fuer jeden Eingang separat parametrierbar - Telegrammratenbegrenzung - Funktion Schalten: zwei unabhaengige Schaltobjekte fuer jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabhaengig einstellbar (EIN, AUS, UM, keine Reaktion) - Funktion Dimmen: Einflaechen- und Zweiflaechenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegrammwiederholung und Stopptelegramm senden moeglich - Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step bzw. Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar - Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schliesser, Taster als Oeffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster ueber langen Tastendruck fuer Wertgeber moeglich, Lichtszenennebenstelle mit/ohne Speicherfunktion - Funktion Temperaturfuehler: Ein Kanal der Tasterschnittstelle kann als externer Temperaturfuehler fuer den Raumtemperaturregler genutzt werden.Ausgaenge: - Unabhaengiges Schalten der max. 2 Ausgaenge Leitungslaenge Ein-/Ausgaenge: max. 5 m Leitungslaenge Temperaturfuehler: max. 50 m Umgebungstemperatur: -5 C bis +45 C Schutzart: IP 20

Typ: 210027
