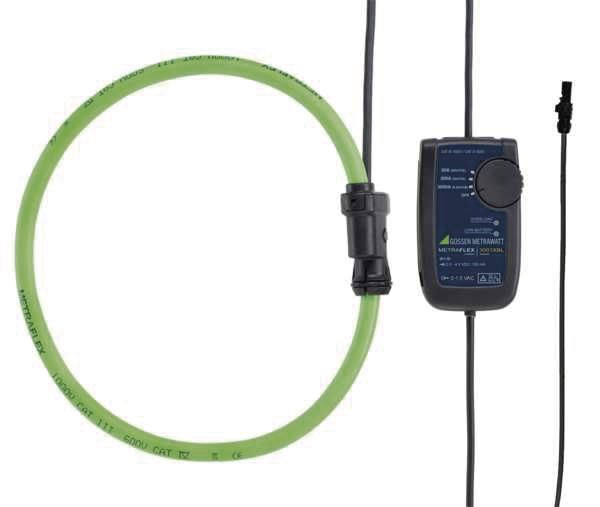

Gossen Z207O METRAFLEX 3001XBL 30/300/3000A Sensorlänge 60cm ohne Netzteil

Flexibler Stromsensor 30/300/3000 AAC, Schleifenlänge 61... 122 cm. Die METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 3000 A bzw. 6000 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Datenlogger, Netzanalysator usw.) angeschlossen werden. . Bei den Geräten MAVOWATT 230, 240 sowie MAVOWATT 270, 270-400 werden die Sensoren direkt vom Netzanalysator versorgt.Sie können um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Rohre, Stromschienen) gelegt werden.Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.. Breites Einsatzgebiet, 3 Messbereiche 30/300/3000 A ACund hohe Bandbreite 10 Hz ... 20 kHz für OberschwingungsanalyseGenaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe SensorempfindlichkeitGeringer Lageeinfluss des Leiters und minimale FremdfeldbeeinflussungEinfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mm - Schleifenlänge 610 mmSichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im EinhandbetriebExtrem lange Batterielebensdauer bis 2000 hFremdversorgung bei Langzeitmessung mit MAVOWATT 50,Anschlusskabel inklusiveStromsensor mit Schutzart IP65, Messverstärker mit IP65Hohe Sicherheit für den Anwender, Messkategorie 1000V CAT III, 600V CAT IV und unbegrenzte Überlastbarkeit. Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt.Bei den Geräten MAVOWATT 230 / 240 sowie MAVOWATT 270 / 270-400 werden die Sensoren direkt vom Netzanalysator versorgt. Bei anderen Netzanalysatoren können die Sensoren im Falle von Langzeitmessungen über eine externe Stromversorgung betrieben werden.. Breites Einsatzgebiet, 3 Messbereiche 30 A/300 A/3000 A AC und hohe Bandbreite 10 Hz ... 10 kHz für OberschwingungsanalyseGenaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe SensorempfindlichkeitGeringer Lageeinfluss des Leiters und minimale FremdfeldbeeinflussungEinfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mmSichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im EinhandbetriebExtrem lange Batterielebensdauer bis 2000 hFremdversorgung bei Langzeitmessung über optionales Steckernetzteil s. ZubehörMAVOWATT 230, 240, 270, 270-400: Versorgung erfolgt über den MAVOWATT, kein weiteres Zubehör erforderlichStromsensor mit Schutzart IP65, Messverstärker mit IP65Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CATIII, 600 V@CATIV und unbegrenzte ÜberlastbarkeitMerkmal Spezifikation Messbereiche 30 A 300 A 3000 A Ausgangssignal (AC) 50 mV/A 5 mV/A 0,5 mV/A Reststrom / Rauschen 8 mV eff. 2 mV eff. 2 mV eff. Messunsicherheit (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A Überlastbarkeit unbegrenzt Linearitat ±0,2% vom Messwert Bandbreite 10 Hz bis 10 kHz (-1 dB) Phasenwinkelfehler < ±1° (45 ... 65 Hz) Min. Lastimpedanz 100 kO für angegebene Genauigkeit Modell max. Schleifenlänge Artikelnummer METRAFLEX 3001 XBL 61 cm Z207o 91 cm Z207R 122 cm Z207S . Flexible Stromsensoren - METRAFLEX 3001 XBL oder 3003 XBLBedienungsanleitung
Typ: METRAFLEX 3001XBL
