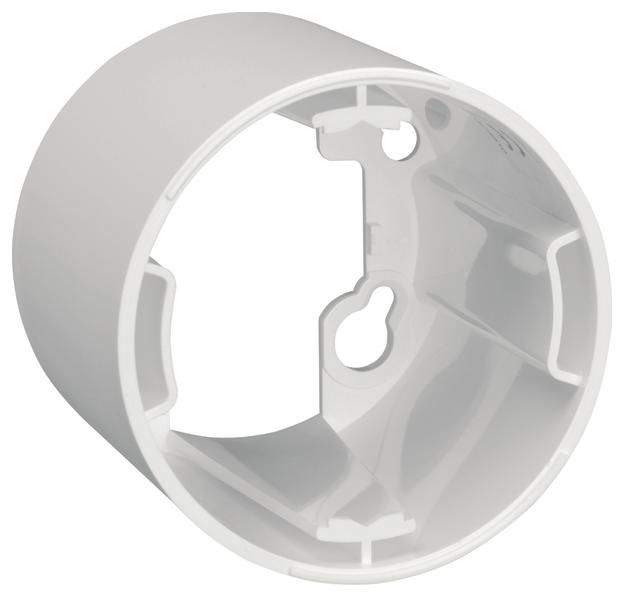

Hager EEK005 Deckenadapter Präsenzmelder

Deckenadapter für Präsenzmelder EE815/EE816/TCC5xx. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für '+') und schwarz (für '-') die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer
