Janitza UMG 96-PA 90-277V Modulares Energiemessgerät 5232001

Das Energiemessgerät UMG 96-PA kann vier Funktionen in einem Gerät vereinen und modular um zwei Analogeingänge erweitert werden - wahlweise als 0-20 mA Analogeingänge (z.B. DC-Messung) oder als RCM-Messeingänge mit Kabelbrucherkennung und zusätzlicher Temperaturmessung.
Geeignet zur Messung in allen Ebenen von TN < TT-Netzen sowie in IT-Netzen mit Spannungswandlern zur Erfassung von Strom, Spannung, Frequenz, Wirk-, Schein- < Blindleistung (pro Phase < gesamt) im Frequenzbereich 45 - 65 Hz, cos phi, Wirk-, Schein- < Blindenergie gesamt sowie Bezug und Abgabe von Wirk- < Blindenergie (4-Quadranten-Messung) in separate Speicherwerte sowie 2 Tarife, kontinuierliche Echteffektivwertmessung (True RMS).
2 Vergleichergruppen zur logischen Auswertung (Und / Oder, etc.) von jeweils 3 direkten Messwerten oder resultierenden Messwerten mit parametriebarer Vorlauf- und Einschaltzeit als Grenzwertschalter (Grenzwertüberwachung, etc.) bei einem Zyklus von >= 200 ms.
Digitale Schleppzeigerfunktion (positiv/negativ) der Wirk- und Scheinleistungen sowie Ströme mit externer Synchronisation und frei einstellbarer Periodendauer (1..166 min.)
Messung des Mit-, Gegen-, und Nullsystems sowie der Drehfeldrichtung. Gesamtklirrfaktor (THD-I < THD-U),Total Demand Disortion (TDD), Einzelharmonische (ungerade) für Strom < Spannung bis zur 25. Oberschwingung.
Abtastrate von 8,33 kHz (50 Hz) mit 166 Messpunkten pro Periode (Spannungs- und Strommessung) sowie Ausgabe der Messwerte über die Schnittstellen (Zyklus >=200 ms).
4 MB interner Messdatenspeicher (Flash) frei vom Anwender konfigurierbar, Uhr mit Pufferung.
Modulare Erweiterungsmöglichkeit durch folgende optionale Funktionsmodule:

• Funktionsmodul mit 2 analogen Eingängen für Differenzstrom- oder Temperaturmessungen < 1 analoger Eingang zur Temperaturmessung, 4. Stromwandler-Anschluss und Ethernet-Schnittstelle
• Funktionsmodul mit 2 analogen Eingängen für Differenzstrom- oder Temperaturmessungen < 1 analoger Eingang zur Temperaturmessung und 4. Stromwandler-Anschluss
Genauigkeitsklassen nach IEC 61557-12 bei 50/60 Hz:
Wirkarbeit: 0,5S / Strom: 0,2 / Spannung: 0,2

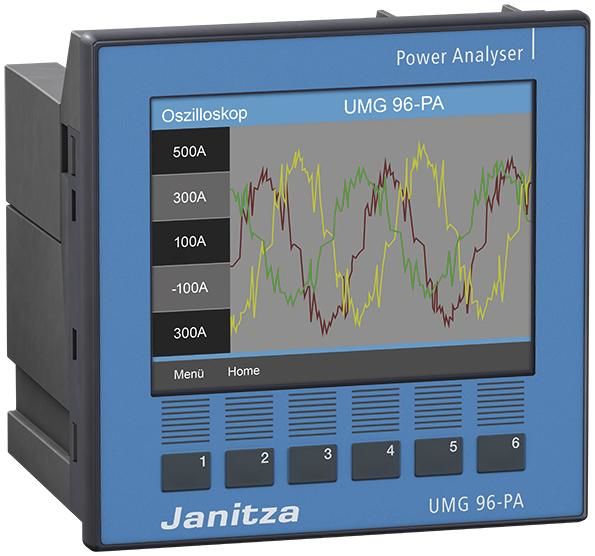

Fronttafeleinbaugerät, 96 x 96 x 86 mm (BxHxT), grafisches LCD-Farbdisplay mit 320 x 240 pixeln Auflösung (hintergrundbeleuchtet) sowie benutzerfreundlichen Menüführung, 6 Tasten, Schutzart (Front- / Rückseite) IP 40 / IP 40 (optionale Dichtung auf IP 40), Schutzklasse: II, Nettogewicht: 250 g, Wärmeverlustleistung: max. 2 W.
Versorgungsspannung:
Nennbereich: 90 - 277 V AC, 90 - 250V DC
Frequenzbereich (AC): 50 / 60 Hz
Überspannungskategorie: 300V CAT III
Spannungsmessung:
3 Ph. + N (L-N / L-L) max.: 417 / 720 V
3 Ph. ohne N/PE (L-L) max.: 600 V
Überspannungskategorie: 600V CAT III
Strommessung:
Anahl: 3x
Messbereich / Auflösung: 5 mA bis 6 A rms / 0,1 mA
Überspannungskategorie: 300V CAT II
Datenschnittstellen:
Modbus (RS485)
Datenprotokolle:
Modbus RTU
Digitalausgänge:
Anzahl: 3x wahlweise
Funktionsart: Impuls- oder Grenzwertausgang
Versorgung: 24 V DC passiv, galv. getrennt
Schalt- Strom / Spannung / Frequenz: 50 mA effektiv / 60 V DC / 50 Hz
Digitaleingänge:
Anzahl: 3x wahlweise
Funktionsart: Digital- oder Impulseingang
Schaltspannungspegel: 0 - 28V DC
Zählfrequenz: max. 20 Hz
Analogausgänge:
Anzahl: 1x
Funktionsart: Analoger Stromausgang
Ausgangsstrombereich: 0/4 - 20 mA
Auflösung: 10 bit
Updateintervall: 1 Sekunde
externe Versorgungsspannung: max. 33V
Verkaufseinheit: 1 ST.
Typ: UMG 96-PA
