Rittal DK 7338121 DET-AC III Master Brandfrüherkennungs- und Löschanlage

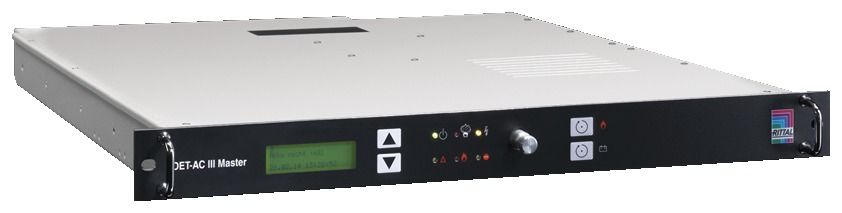

DET-AC III Master Brandmelde- und Löschanlage
Die Brandmelde- und Löschanlage ist in der Lage, Brände in einem frühen
Stadium zu erkennen und zu löschen. Das kompakte System mit einem
Platzbedarf von 1 HE ist konzipiert für den Einbau in der 48,3 cm ( 19 Zoll ) Ebene
geschlossener Serverschranksysteme.
Ein integrierter Lüfter saugt über ein Rohrsystem kontinuierlich Luft
aus dem zu schützenden Bereich an. Die angesaugte Luft wird an zwei
Rauchmeldern vorbeigeführt. Werden Rauchaerosole detektiert, löst der
hochsensible Rauchmelder einen Voralarm aus. Der zweite Rauchmelder löst
den Hauptalarm aus und der Löschvorgang wird gestartet. Die Rauchmelder
werden permanent von der Auswerte- und Steuerelektronik auf der
Steuerkarte auf Funktionsfähigkeit überwacht.
Als Löschmittel wird NOVEC 1230# verwendet. Das Löschmittel lagert in
flüssiger Form im Tank. Bei Löschanforderung wird der Tank mit Druck
beaufschlagt. Das Löschmittel verdampft an der Düse und verteilt sich im
zu löschenden Bereich.
Die Löschmitteldüse sitzt in der Frontblende der Anlage.
Der Einbaurahmen für das Aktivlöschsystem ist als 48,3 cm ( 19 Zoll ) Baugruppenträger
ausgeführt. Die Tiefe der Anlage ist so ausgelegt, dass diese in 48,3 cm ( 19 Zoll )
Serverschränke eingebaut werden kann, die eine Innentiefe von

800 mm

haben.
Das Einsetzen und Herausnehmen des vormontierten Gerätes kann ohne
Betriebsunterbrechung des Schutzobjektes durchgeführt werden.
Die Anlage kann über eine CAN-Bus Schnittstelle direkt mit dem Rittal
CMC III verbunden werden.
Die Anlage wurde durch die VdS Schadensverhütung GmbH geprüft. Alle
Prüfungen wurden mit positivem Ergebnis abgeschlossen
Eine USB Schnittstelle bietet die Möglichkeit, Betriebszustände und
Ereignisse herunter zu laden, sowie verschiedene Einstellungen vor zu
nehmen. Hierzu steht für geschultes Fachpersonal ein spezielles
Wartungsprogramm zur Verfügung.

Technische Merkmale

Breite: 482,6 mm (48,3 cm ( 19 Zoll ))
Höhe: 44 mm (1 HE)
Tiefe: 660 mm
Material Gehäuse: Stahlblech
Gewicht: ca. 15,5 kg
Nennspannung: 100 - 240 V AC, 50/60 Hz
Notstromversorgung: ca. 4 h
Max. zulässiger Nutzstrom: 1,0 A bei 24 Volt (die Summe aller
angeschlossenen Geräte darf den zulässigen Nutzstrom von 1,0 A nicht
überschreiten)
Max. zulässiger Ladestrom: 350 mA bei 24 Volt

Umgebungstemperatur: +10 C bis +40 C (Betrieb)
-20 C bis +65 C (Lagerung ohne Akkus)
-15°C bis +40°C (Lagerung Akkus)
Luftfeuchte: bis 96 % rel., nicht kondensierend
Schutzart: IP 30

Anschlüsse: Anschlussklemme für Relaisausgang Voralarm", "Feueralarm", "Löschen
Anschlussklemme für Relaisausgang Sammelstörung
Anschlussklemme für Türkontaktstecker
Buchse (RJ 12) für Anschluss Türkontaktschalter
3x Buchse (RJ 12) für Weiterleitung der Meldungen Störung", "Voralarm;
Hauptalarm
2x CAN-Anschluss für Systemvernetzung
Anschluss externe Alarmierungseinrichtung
Stecker Handmelder
Spannungsversorgung (UB), max. 500 mA
USB Schnittstelle
CAN-Bus Schnittstelle zum CMC III

Anzeigen: 1 Display mit Klartextanzeige der Zustandsmeldungen
1 LED grün Betrieb
1 LED gelb Abschaltung
1 LED rot Löschanlage angesteuert
1 LED rot Löschanlage ausgelöst
1 LED gelb blockiert
1 LED gelb Störung

Sensorik (2 verschiedene Streulichtsensoren für 2 Alarmschwellen): optischer Rauchmelder
(Empfindlichkeit: ca. 3,5 %/m Lichttrübung)
optischer Rauchmelder HS
(Empfindlichkeit: ca. 0,25 %/m Lichttrübung)
Luftstromüberwachung: ca. +/-10 % vom gesamt Luftstrom
Schutzvolumen: max. 2,8 m3 (Schutzvolumen darf keine erkennbaren
Öffnungen aufweisen)

Externe Geräte: Anschluss für Handmelder
Anschluss für Türkontakt
Anschluss für externe Alarmierungseinheit
CAN-Bus Schnittstelle zum Rittal CMC III
Tank,,Material: Aluminium
Leervolumen: ca. 2,0 Liter
Inhalt: ca. 1,8 Liter Novec# 1230
Löschmittelaustrag durch Druckaufladung über Treibgaspatrone,
integrierte elektrische Auslöseeinheit
integrierte Löschmittelschwund- / Füllstandüberwachung
(Anzeige von > 15 % Schwund)

Artikelnummer: 7338.121
Hersteller: Rittal GmbH & Co. KG

Beschreibung: Das Aktivlöschsystem beinhaltet das Rauchansaugsystem und die Löscheinheit. Das Rauchansaugsystem ist identisch zum Rauchansaugsystem der EFD III. Mit Auslösung eines Hauptalarms startet der Löschvorgang automatisch. Für den Löschvorgang wird der Tank über eine Treibgaspatrone mit Druck beaufschlagt. Das Löschmittel Novec™ 1230 verdampft an der Löschdüse und verteilt sich im Serverschrank.
Nutzen: Frühzeitige Branderkennung
Automatische Löschung
Innovatives Löschgas Novec™ 1230: umweltfreundlich, unkritisch für IT-Komponenten, nicht leitend
48,3 cm ( 19 Zoll )-Einschub mit nur 1 HE
Prüfung durch VdS Schadenverhütung GmbH
CAN-Bus Schnittstelle zum CMC III Überwachungssystem
Potenzialfreie Relaisausgänge (Vor-/Hauptalarm/Sammelstörung)

Technische Daten: Löschmittelaustrag über Treibgaspatrone, integrierte elektrische Auslöseeinheit
Integrierte Löschmittelüberwachung (Anzeige von >15 % Schwund)

Material: Stahlblech
Farbe: Gehäuse: RAL 7035
Front: RAL 9005

Schutzart IP nach IEC 60 529: IP 30
Hinweis: Die Anlage ist ausschließlich für den Einsatz in geschlossenen, nicht begehbaren Schranksystemen mit einem maximalen Volumen von 2,8 m³ konzipiert.
Verpackungseinheit: 1 St.
EAN: 4028177699311
Zolltarifnummer: 84248900
eCl@ss 5.1: 27189253
eCl@ss 7.0: 25010501
ETIM 6.0: EC002685

Bemessungsbetriebsspannung: 100 V - 240 V, 1~, 50 Hz/60 Hz
Abmessungen: Breite: 482.6 mm / 48,3 cm ( 19 Zoll )
Höhe: 44 mm
Tiefe: 660 mm
Temperaturbereich: Betrieb (Umgebung): +10°C...+40°C
Lagerung: -20°C...+65°C
Lagerung mit Batterien: -15°C...+40°C
Luftfeuchtigkeit (nicht kondensierend): Lagerung: 96 %
Unterbrechungsfreier Netzstrombetrieb: ca. 4 h
Löschmittel: Novec™ 1230
Tank: Material: Aluminium
Volumen: 2 l
Schnittstellen: 4x/3x Relais-Ausgänge für Alarme und Störung (Klemmen/RJ12-Buchsen)
1x/1x Eingang für Türkontaktschalter (Klemme/RJ12-Buchse)
2 x CAN-Anschluss Vernetzung Master-Slave
2x Anschluss (externe Alarmierung/Handmelder)
1 x Spannungs-Ausgang für DET-AC Slave III (24 V DC max. 500 mA)
1 x USB
2 x CAN-Bus Schnittstelle zum CMC III (max. 16 an PU/4 an PU Compact)

Sensorik: Optischer Rauchmelder (Empfindlichkeit: ca. 3,5 %/m Lichttrübung)
Optischer Rauchmelder HS (Empfindlichkeit: ca. 0,25 %/m Lichttrübung)

Display: Display mit Klartext und 6 LEDs
Gewicht/VE: 22,1 kg
Typ: DK 7338.121

Allgemein
Produkttyp	Feueralarm und Feuerlöscher System
Farbe	RAL 7035, RAL 9005
Gewicht	21.5 g
Platzierung/Montage	Rack montierbar
Höhe	4.4 cm
Rack-Größe	48.3 cm (19"")
Tiefe	66 cm
Höhe (Rack-Einheiten)	1U
Breite	48.26 cm
Verschiedenes
Leistungsmerkmale	LED-Anzeige, integrierte USV-Einheit
Umgebungsbedingungen
Max. Betriebstemperatur	40 °C
Min Betriebstemperatur	10 °C

---
