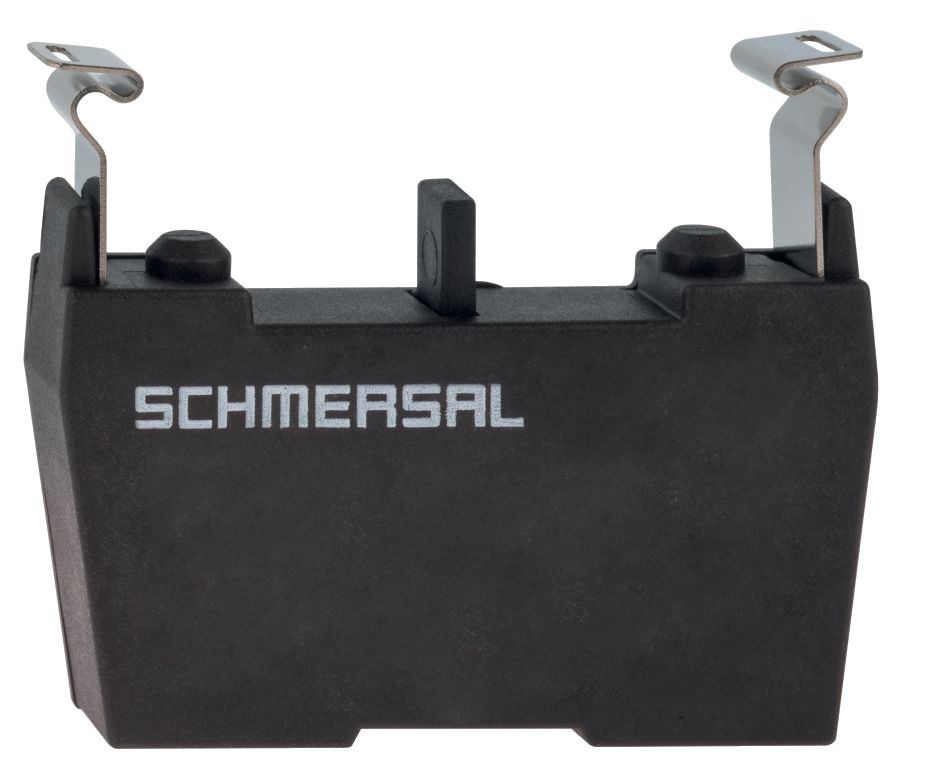

Schmersal EFK30.2 Kontaktelement Ö Federklemme 101026058

Das EFK30.2 Kontaktelement ist ein hochwertiges Bauteil für sicherheitskritische Anwendungen, insbesondere für NOT-HALT-Schaltungen. Es verfügt über eine robuste Schleichschaltung und einen Öffner (NC), der zuverlässige und sichere Schaltvorgänge gewährleistet. Das Gehäuse besteht aus glasfaserverstärktem, selbstverlöschendem Thermoplast und bietet eine lange Lebensdauer. Die Federkraftklemme erleichtert die Installation und sorgt für eine sichere elektrische Verbindung.

Technische Daten:

Produkt-Typbezeichnung:

• EFK30.2

Artikelnummer:

• 101026058

EAN:

• 4030661608273

eCl@ss und ETIM Nummern:

• eCl@ss Version 12.0: 27-37-13-02
• ETIM Version 7.0: EC000041

Zulassungen und Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1

Material und Gewicht:

• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 15 g

Mechanische Eigenschaften:

• Länge: 46 mm
• Breite: 10 mm
• Tiefe: 51 mm
• Mechanische Lebensdauer: mind. 10.000.000 Schaltspiele
• Zwangsöffnungsweg: 2 mm
• Kontaktöffnungsweite: 3 mm
• Montageflansch-Positionen: 1, 2, 3
• Schutzart: IP40 (Schaltraum), IP40 (Klemmen)

Elektrische Eigenschaften:

• Thermischer Dauerstrom: 10 A
• Gebrauchskategorie AC-15: 230 VAC, 8 A
• Gebrauchskategorie DC-13: 24 VDC, 5 A
• Kleinspannungstauglichkeit: ≥ 5 V / ≥ 3,2 mA
• Kontaktmaterial: Silber
• Maximale Schalthäufigkeit: 1.200 /h

Umgebungsbedingungen:

• Umgebungstemperatur: -25 ... +80 °C
• Schutzart: IP40
• Schockfestigkeit: 110 g / 4 ms
• Erschütterungsfestigkeit: 20 g / 10 … 200 Hz

Anschlussdaten:

• Anschlussart: Federkraftklemme
• Anschlussquerschnitt: 2 x 0,08 mm² bis 2 x 1,5 mm²

Kontaktbezeichnung:

• Öffner (NC): 21-22

Typ: EFK30.2
