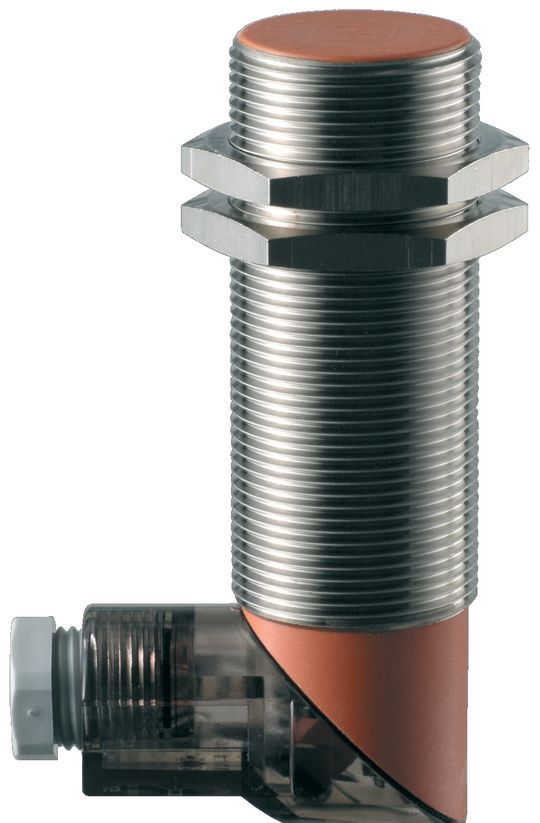

Schmersal IFL 10-30-10/01YG Ind.Näherung schalter 2L AC Zylinder Gew. 101056832

Der IFL 10-30-10/01YG ist ein hochwertiger zylindrischer Näherungssensor mit robustem Gehäuse aus vernickeltem Messing, das bündig montiert werden kann. Ausgestattet mit einer gelben LED-Zustandsanzeige, bietet dieser Sensor zuverlässige Leistung bei Umgebungstemperaturen von -25 bis +70 °C. Er ist ideal für den Einsatz in industriellen Anwendungen, bei denen Präzision und Langlebigkeit erforderlich sind.

Technische Daten:

Produkt-Typbezeichnung:

• IFL 10-30-10/01YG

Artikelnummer:

• 101056832

EAN:

• 4030661022024

eCl@ss Nummern:

• Version 12.0: 27-27-40-01
• Version 11.0: 27-27-01-01
• Version 9.0: 27-27-01-01

ETIM Nummern:

• Version 7.0: EC002714
• Version 6.0: EC002714

Zulassungen - Vorschriften:

• Zertifikate: CCC
• Vorschriften: DIN VDE 0660-208, EN IEC 60947-5-2

Allgemeine Daten:

• Gehäusebauform: Zylinder, Gewinde
• Einbaubedingungen: bündig
• Werkstoff des Gehäuses: Messing
• Werkstoff der Gehäusebeschichtung: vernickelt
• Werkstoff der aktiven Flächen: Kunststoff
• Werkstoff der Mutter: Messing
• Bruttogewicht: 156 g

Eigenschaften:

• Integrierte Anzeige, Status: Ja
• Anzahl der Leitungsadern: 2

Mechanische Daten:

• Anzugsdrehmoment der Muttern, max.: 30 Nm

Schaltabstände gemäß EN IEC 60947-5-3:

• Nennschaltabstand Sn: 10 mm

Anschlusstechnik:

• Anschlussart: Schraubanschluss PG9
• Anschlussquerschnitt, max.: 1 x 1,5 mm²

Abmessungen:

• ISO-Gewinde des Sensors: M30
• Schlüsselweite: 36 SW
• Länge des Sensors: 126 mm

Umgebungsbedingungen:

• Schutzart: IP65
• Umgebungstemperatur: -25 ... +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms
• Schutzklasse: II

Isolationskennwerte:

• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Elektrische Daten:

• Bemessungsfrequenz des Versorgungsnetzes: 45 … 65 Hz
• Art des Spannungsbereichs: AC
• Betriebsstrom, min.: 10 mA
• Bemessungsbetriebsspannung: 90 ... 250 VAC
• Bemessungsbetriebsstrom: 500 mA
• Schaltelement: Schließer (NO) oder Öffner (NC)
• Schutzbeschaltung integriert: Induktionsschutz
• Schaltfrequenz: ca. 10 Hz

Digitale Ausgänge:

Spannungsfall Ud, max.: 4,5 V

Strom bei Spannungsfall Ud: 0,2 A

Schaltelemente: Zweidraht

Reststrom Ir, max.: 1 mA

Zustandsanzeige:

Hinweis: gelbe LED

Hinweise:

Statt der Muttern kann auch eine Klemmschelle geliefert werden.

Programmierung im Anschlussraum durch Umsetzen des Steckers.

Typ: IFL 10-30-10/01YG
