Schmersal IFL 10-180-01 Ind.Näherungsschalter 2L AC Zylinder Gew. 101092424

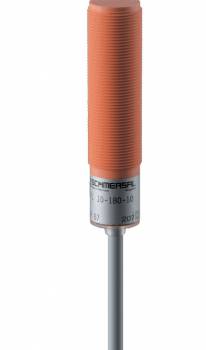

Induktiver Näherungsschalter IFL 10-180-01

Der induktive Näherungsschalter IFL 10-180-01 von Schmersal ist ein kompakter, zuverlässiger Sensor zur berührungslosen Erfassung metallischer Objekte. Mit einem Nennschaltabstand von 10 mm und einem robusten Kunststoffgehäuse in Zylinderbauform mit M18-Gewinde eignet sich der Sensor optimal für den Einsatz in industriellen Anwendungen.

Der Näherungsschalter verfügt über ein Zweidraht-Schaltelement mit einem Öffnerkontakt (NC) und eine integrierte Statusanzeige durch eine gelbe LED, die den Betriebszustand signalisiert. Die elektrische Verbindung erfolgt über ein fest angebrachtes 2 Meter langes Kabel (H03VV-F) mit einem Aderquerschnitt von 0,5 mm². Der Kabelmantel besteht aus PVC, was ihn besonders widerstandsfähig gegenüber mechanischen Einflüssen macht.

Mit einer Bemessungsbetriebsspannung von 15 bis 250 VAC und einer maximalen Schaltfrequenz von 10 Hz ist der Näherungsschalter vielseitig einsetzbar. Er ist für den Wechselspannungsbetrieb (AC) ausgelegt und bietet integrierten Induktionsschutz. Der Sensor ist gegen Staub und Wasser geschützt und erfüllt die Schutzart IP67, was ihn auch in anspruchsvollen Umgebungen zuverlässig arbeiten lässt.

Dank seiner robusten Bauweise und einer mechanischen Schockfestigkeit von 30 g / 11 ms sowie einer Schwingfestigkeit von 10 bis 55 Hz ist der IFL 10-180-01 besonders langlebig. Der Sensor kann sowohl mit Muttern als auch mit einer optional erhältlichen Klemmschelle befestigt werden.

### Technische Daten:

Produkt-Typbezeichnung:

• IFL 10-180-01

Artikelnummer:

• 101092424

EAN:

• 4030661024172

Zulassungen:

• CCC

Normen:

• DIN VDE 0660-208
• EN IEC 60947-5-2

Gehäuse:

• Bauform: Zylinder, Gewinde
• Material: Kunststoff
• Material der aktiven Flächen: Kunststoff
• Material der Mutter: Kunststoff
• Material der Druckscheibe: Perbunan®
• Schutzart: IP67

Mechanische Daten:

• Nennschaltabstand Sn: 10 mm
• ISO-Gewinde des Sensors: M18
• Schlüsselweite: 24 SW
• Länge des Sensors: 79 mm
• Anzugsdrehmoment der Muttern, maximum: 3 Nm

Anschlusstechnik:

• Anschlussart: Kabel H03VV-F
• Kabellänge: 2 m
• Aderquerschnitt: 0,5 mm²
• Leitungsmantel: PVC

Umgebungsbedingungen:

• Umgebungstemperatur: -25 ... +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms
• Schutzklasse: II

Isolationskennwerte:

• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Elektrische Daten:

• Spannungsbereich: AC
• Bemessungsbetriebsspannung: 15 ... 250 VAC
• Bemessungsfrequenz des Versorgungsnetzes: 45 ... 65 Hz
• Bemessungsbetriebsstrom: 500 mA
• Betriebsstrom, minimum: 10 mA
• Schaltelement: Öffner (NC)
• Schaltfrequenz: 10 Hz
• Spannungsfall Ud, maximum: 4,5 V
• Strom bei Spannungsfall Ud: 0,2 A

Zustandsanzeige:

• Integrierte Anzeige: Gelbe LED

Hinweis:

• Statt der Muttern kann auch eine Klemmschelle geliefert werden.

### Lieferumfang:

• 1x Induktiver Näherungsschalter IFL 10-180-01
• Bedienungsanleitung

Typ: IFL 10-180-01
