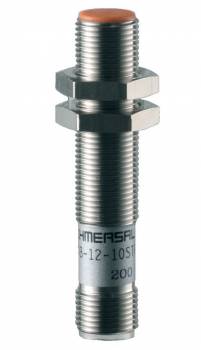

Schmersal IFL 4B-12-10STPK1 Ind.Näherung schalter 3L DC Zylinder Gew. 101106015

Der IFL 4B-12-10STPK1 ist ein kompakter zylindrischer Näherungsschalter mit M12-Gewinde, speziell für die präzise Erkennung von Objekten in industriellen Anwendungen. Sein robustes, vernickeltes Messinggehäuse und die Schutzart IP67 gewährleisten zuverlässige Leistung auch in anspruchsvollen Umgebungen. Mit einem p-schaltenden Ausgang und einer gelben Status-LED zur Zustandsanzeige bietet dieser Sensor eine hohe Schaltfrequenz und vielseitige Schutzfunktionen.

Technische Daten:

Produkt-Typbezeichnung:

• IFL 4B-12-10STPK1

Artikelnummer:

• 101106015

EAN:

• 4030661048482

eCl@ss Nummern:

• Version 12.0: 27-27-40-01
• Version 11.0: 27-27-01-01
• Version 9.0: 27-27-01-01

ETIM Nummern:

• Version 7.0: EC002714
• Version 6.0: EC002714

Zulassungen - Vorschriften:

• Zertifikate: CCC
• Vorschriften: DIN VDE 0660-208, EN IEC 60947-5-2

Allgemeine Daten:

• Gehäusebauform: Zylinder, Gewinde
• Einbaubedingungen: bedingt bündig einbaubar
• Hinweis (Einbaubedingung):
- Stahl: x ≥ 2,4 mm
- Andere Metalle: x ≥ 1,2 mm

• Werkstoff des Gehäuses: Messing
• Werkstoff der Gehäusebeschichtung: vernickelt
• Werkstoff der aktiven Flächen: Kunststoff
• Werkstoff der Mutter: Messing, vernickelt
• Bruttogewicht: 34 g

Eigenschaften:

• Integrierte Anzeige, Status: Ja
• Anzahl der Leitungsadern: 3

Mechanische Daten:

• Anzugsdrehmoment der Muttern, max.: 15 Nm
• Hinweis (Anzugsdrehmoment der Muttern): Im Bereich des Schalenkerns: max. 500 Ncm

Schaltabstände gemäß EN IEC 60947-5-3:

• Nennschaltabstand Sn: 4 mm

Anschlusstechnik:

• Anschlussart: Steckverbinder M12

Abmessungen:

• ISO-Gewinde des Sensors: M12
• Schlüsselweite: 17 SW
• Länge des Sensors: 61 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms
• Schutzklasse: 0

Elektrische Daten:

• Art des Spannungsbereichs: DC
• Leerlaufstrom I0, typisch: 0,5 mA
• Bemessungsbetriebsspannung: 5 ... 40 VDC
• Bemessungsbetriebsstrom: 200 mA
• Schaltelement: Schließer (NO)
• Schutzbeschaltung integriert:
- Induktionsschutz
- Verpolungsschutz
- Überlastschutz
- Kurzschlussschutz (getaktet)

• Schaltfrequenz, circa: 600 Hz

Digitale Ausgänge:

• Spannungsfall Ud, max.: 1,3 V
• Strom bei Spannungsfall Ud: 0,2 A
• Ausführung der Schaltelemente: p-schaltend

Zustandsanzeige:

Hinweis (Integrierte Anzeige, Status): gelbe LED

Hinweis:

Statt der Muttern kann auch eine Klemmschelle geliefert werden.

Typ: IFL 4B-12-10STPK1
