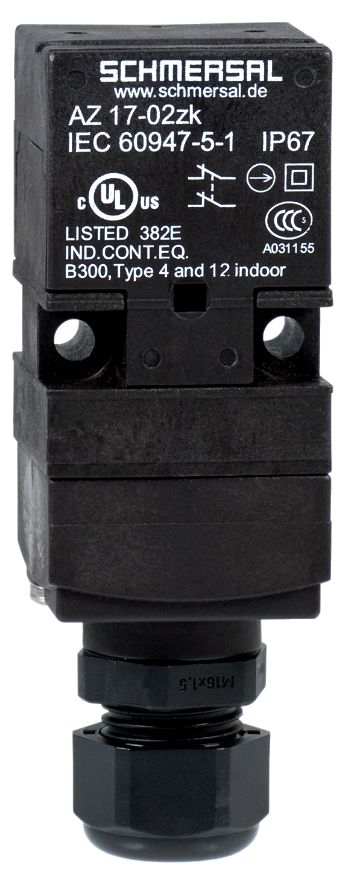

Schmersal AZ 17-02ZK Sicherheitsschalter mit getrenn.Betätiger 101121961

Der Sicherheitsschalter AZ 17-02ZK ist ein kompakter und zuverlässiger elektromechanischer Schalter, der speziell für sicherheitskritische Anwendungen entwickelt wurde. Er erfüllt die Anforderungen nach EN ISO 13849-1 und EN ISO 14119 und bietet eine Schutzart von IP67. Mit zwei Sicherheitskontakten (NC) und einer Lebensdauer von mindestens 1.000.000 Schaltspielen eignet sich der Schalter ideal für verschiebbare, abnehmbare oder drehbare Schutzeinrichtungen. Die Schneidklemmtechnik ermöglicht ein einfaches Anschließen von flexiblen Leitungen ohne Aderendhülsen.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 17-02ZK

Artikelnummer:

• 101121961

EAN:

• 4030661049694

Zertifizierungen und Vorschriften:

• IFA, cULus, CCC
• EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Codierstufe:

• Gering gemäß EN ISO 14119

Wirkprinzip:

• Elektromechanisch

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Bruttogewicht:

• 85 g

Eigenschaften:

• Anzahl der Anfahrrichtungen: 2
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Kabeldurchführungen: 1

Sicherheitsbetrachtung:

• Performance Level: Bis PL c
• Kategorie: 1 (bis 3 bei 2-kanaligem Einsatz und geeigneter Logik-Einheit)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Rastkraft: 5 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft je Öffnerkontakt: Mindestens 17 N
• Betätigungsgeschwindigkeit: Maximal 2 m/s
• Befestigung: Schrauben (2x M4), Torx T10

Anschlusstechnik:

• Leitungseinführung: M16 x 1,5
• Anschlussart: Schneidklemmtechnik
• Anschlussquerschnitt:
- Minimum: 0,75 mm²
- Maximum: 1 mm²

• Zulässige Leitung: Flexibel

Abmessungen:

• Länge: 30 mm
• Breite: 30 mm
• Höhe: 60 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -30 °C bis +85 °C

Isolationskennwerte:

• Bemessungsisolationsspannung: 250 VAC
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bemessungskurzschlussstrom: 1.000 A

Schaltelement: 2 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 2.000 /h

Elektrische Daten - Sicherheitskontakte:

Spannung (AC-15): 230 VAC, Strom: 4 A

Spannung (DC-13): 24 VDC, Strom: 4 A

Sonstige Daten:

Anwendungen: Verschiebbare, abnehmbare und drehbare Schutzeinrichtungen

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Schlitzverschluss zur staubdichten Abdeckung der nicht benutzten Öffnung

Hinweis:

Die Schneidklemmtechnik ermöglicht das einfache Anschließen von flexiblen Leitungen ohne die Verwendung von Aderendhülsen.

Typ: AZ17-02ZK
