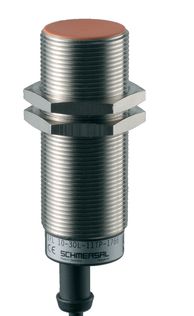

Schmersal IFL 10-30L-11TP1766 Ind.Näherg schalter 4L DC Zylinder Gew. 101127008

Der IFL 10-30L-11TP-1766 ist ein hochleistungsfähiger zylindrischer Näherungsschalter mit M30-Gewinde, der für bündigen Einbau geeignet ist. Sein robustes Messinggehäuse mit vernickelter Oberfläche und die Schutzart IP67 sorgen für hervorragende Beständigkeit in anspruchsvollen industriellen Umgebungen. Mit einem p-schaltenden Ausgang und antivalenten Schaltelementen (NO und NC) ist dieser Sensor ideal für vielseitige Anwendungen. Der flexible Thermoflex-Kabelmantel und die hohe Schaltfrequenz machen ihn besonders leistungsstark.

Technische Daten:

Produkt-Typbezeichnung:

• IFL 10-30L-11TP-1766

Artikelnummer:

• 101127008

EAN:

• 4030661278162

eCl@ss Nummern:

• Version 12.0: 27-27-40-01
• Version 11.0: 27-27-01-01
• Version 9.0: 27-27-01-01

ETIM Nummern:

• Version 7.0: EC002714
• Version 6.0: EC002714

Zulassungen - Vorschriften:

• Zertifikate: CCC
• Vorschriften: DIN VDE 0660-208, EN IEC 60947-5-2

Allgemeine Daten:

• Gehäusebauform: Zylinder, Gewinde
• Einbaubedingungen: bündig
• Werkstoff des Gehäuses: Messing
• Werkstoff der Gehäusebeschichtung: vernickelt
• Werkstoff der aktiven Flächen: Kunststoff
• Werkstoff der Mutter: Messing
• Bruttogewicht: 180 g

Eigenschaften:

• Leitungstülle: Ja
• Anzahl der Leitungsadern: 4

Mechanische Daten:

• Anzugsdrehmoment der Muttern, max.: 30 Nm

Schaltabstände gemäß EN IEC 60947-5-3:

• Nennschaltabstand Sn: 10 mm

Anschlusstechnik:

• Länge der Leitung: 2 m
• Anschlussart: Kabel
• Aderquerschnitt: 0,25 mm²
• Werkstoff des Leitungsmantels: Thermoflex

Abmessungen:

• ISO-Gewinde des Sensors: M30
• Schlüsselweite: 36 SW
• Länge des Sensors: 100 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: +0 ... +110 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms
• Schutzklasse: 0

Elektrische Daten:

• Art des Spannungsbereichs: DC
• Leerlaufstrom I0, typisch: 5,5 mA
• Bemessungsbetriebsspannung: 10 ... 60 VDC
• Bemessungsbetriebsstrom: 200 mA
• Schaltelement: Schließer (NO) und Öffner (NC) (antivalent)
• Schutzbeschaltung integriert:
- Induktionsschutz
- Verpolungsschutz

• Schaltfrequenz, circa: 150 Hz

Digitale Ausgänge:

• Spannungsfall Ud, max.: 1 V
• Strom bei Spannungsfall Ud: 0,2 A
• Ausführung der Schaltelemente: p-schaltend

Hinweis:

Statt der Muttern kann auch eine Klemmschelle geliefert werden.

Typ: IFL 10-30L-11TP-1766
