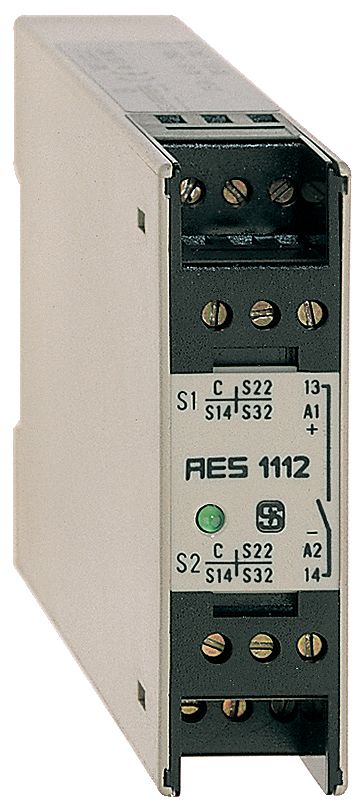

Schmersal AES 1112 Schutztürwächter 101128982

Das AES 1112 24 VDC Sicherheitsrelais ist eine zuverlässige Sicherheitslösung für industrielle Anwendungen, die den höchsten Sicherheitsanforderungen entspricht. Entwickelt zur Absicherung von Schutzsystemen wie Sicherheitstüren oder Sensoren, bietet dieses Relais Schutzfunktionen gemäß internationaler Sicherheitsstandards wie EN ISO 13849-1 und EN IEC 62061. Das Gerät überwacht magnetische Sicherheits-Sensoren und ermöglicht die Sicherung von bis zu zwei Schutzeinrichtungen bis zu Performance Level c (PL c) und Kategorie 1.

Das Gehäuse besteht aus robustem, glasfaserverstärktem Kunststoff, der auch bei hohen Belastungen und unter widrigen Umgebungsbedingungen standhält. Mit einem integrierten LED-Statusanzeiger bietet das Relais eine schnelle und einfache Überprüfung des Betriebszustandes. Dank der Drahtbrucherkennung, der automatischen Reset-Funktion und der zuverlässigen Rücksetzung nach Unterbrechung der Versorgungsspannung wird eine durchgehende Sicherheitsüberwachung gewährleistet.

Das Gerät verfügt über eine mechanische Lebensdauer von mindestens 10 Millionen Schaltspielen und ist für den Einsatz auf Normschienen nach DIN EN 60715 ausgelegt. Es bietet eine breite Palette an Anschlüssen und unterstützt sowohl starre als auch flexible Leiter.

Mit seiner kompakten Bauweise (22,5 mm Breite, 75 mm Höhe, 110 mm Tiefe) und einer Schutzart von IP40 ist das Sicherheitsrelais ideal für den Einbau in Schaltschränken geeignet. Die Betriebsspannung von 24 VDC und die Möglichkeit, sowohl AC- als auch DC-Lasten zu schalten, machen das Gerät besonders vielseitig.

Technische Daten:

Produkt-Typbezeichnung:

• AES 1112 24 VDC

Artikelnummer (Bestellnummer):

• 101128982

EAN:

• 4030661059259

eCl@ss Nummern:

• Version 12.0: 27-37-18-19
• Version 11.0: 27-37-18-19
• Version 9.0: 27-37-18-19

ETIM Nummern:

• Version 7.0: EC001449
• Version 6.0: EC001449

Zulassungen:

• cULus

Vorschriften:

• BG-GS-ET-14
• BG-GS-ET-20
• EN IEC 62061
• EN ISO 13849-1
• EN IEC 60947-5-1
• EN IEC 60947-5-3
• EN IEC 60947-5-5
• EN IEC 60204-1
• EN IEC 60947-1

Klimabeanspruchung:

• EN 60068-2-3

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast, belüftet

Bruttogewicht:

• 122 g

Eigenschaften:

• Drahtbrucherkennung: Ja
• Automatische Reset-Funktion: Ja
• Rücksetzung nach Unterbrechung der Versorgungsspannung: Ja
• Integrierte Anzeige, Status: Ja
• Anzahl der LEDs: 1
• Anzahl der Öffner: 2
• Anzahl der Schließer: 1
• Anzahl der Sicherheitskontakte: 1

Sicherheitsbetrachtung:

• Stop-Kategorie: 0
• Performance Level (PL): c
• Kategorie: 1
• PFH-Wert: 1,14 x 10⁻⁶ /h
• Safety Integrity Level (SIL): 1
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Befestigung: Normschiene nach DIN EN 60715
• Anschlussart: Schraubanschluss M20 x 1.5

Abmessungen:

• Breite: 22,5 mm
• Höhe: 75 mm
• Tiefe: 110 mm

Schutzarten:

• Gehäuse: IP40
• Einbauraum: IP40
• Klemmen: IP40

Elektrische Daten:

Betriebsspannung: 24 VDC (-15% / +15%)

Bemessungsbetriebsspannung: 24 VDC

Thermischer Dauerstrom: 4 A

Frequenzbereich: 50/60 Hz

Elektrische Leistungsaufnahme: 2,4 W

Schaltvermögen: 250 VAC / 8 A

Typ: AES 1112
