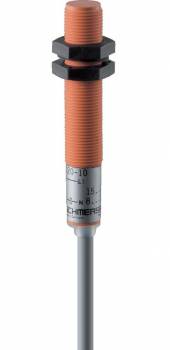

Schmersal IFL 4-120-10 Ind.Näherungsschalter 2L AC Zylinder Gew. 101141523

Der IFL 4-120-10 Näherungssensor ist ein zuverlässiger, zylindrischer Sensor mit einem M12-Gewinde zur präzisen Erkennung von Objekten in industriellen Anwendungen. Dank seines kompakten Designs und seiner robusten Bauweise eignet sich dieser Sensor für den Einsatz in anspruchsvollen Umgebungen. Der Sensor arbeitet nach dem Prinzip der Induktion und bietet einen Nennschaltabstand von 4 mm. Er verfügt über einen integrierten gelben LED-Indikator zur Statusanzeige, der eine schnelle Überprüfung des Betriebszustands ermöglicht.

Das Gehäuse sowie die aktive Fläche des Sensors bestehen aus langlebigem Kunststoff, während die Druckscheibe aus Perbunan® gefertigt ist, was eine hohe Widerstandsfähigkeit gegenüber mechanischen Belastungen garantiert. Der Sensor ist für nicht bündigen Einbau ausgelegt und erreicht eine Schutzart von IP67, was ihn gegen Staub und Wasser schützt. Mit einem Temperaturbereich von -25 bis +70 °C und einer Schockfestigkeit von 30 g / 11 ms ist der Sensor für raue Umgebungsbedingungen optimiert.

Der Näherungssensor IFL 4-120-10 wird über eine 2 m lange Anschlussleitung mit einem PVC-Mantel geliefert und unterstützt Zweidraht-Schaltung. Der Sensor arbeitet im Spannungsbereich von 15 bis 250 VAC und kann einen Betriebsstrom von bis zu 200 mA schalten. Die integrierte Induktionsschutzschaltung sorgt für zusätzlichen Schutz vor Spannungsspitzen.

Technische Daten:

Produkt-Typbezeichnung:

• IFL 4-120-10

Artikelnummer (Bestellnummer):

• 101141523

EAN:

• 4030661122250

eCl@ss Nummern:

• Version 12.0: 27-27-40-01
• Version 11.0: 27-27-01-01
• Version 9.0: 27-27-01-01

ETIM Nummern:

• Version 7.0: EC002714
• Version 6.0: EC002714

Zulassungen:

• CCC

Vorschriften:

• DIN VDE 0660-208
• EN IEC 60947-5-2

Gehäusebauform:

• Zylinder, Gewinde

Einbaubedingungen (mechanisch):

• nicht bündig

Werkstoff des Gehäuses:

• Kunststoff

Werkstoff der aktiven Flächen:

• Kunststoff

Werkstoff der Mutter:

• Kunststoff

Werkstoff der Druckscheibe:

• Perbunan®

Bruttogewicht:

• 80 g

Eigenschaften:

• Integrierte Anzeige, Status: Ja
• Anzahl der Leitungsadern: 2

Mechanische Daten:

Anzugsdrehmoment der Muttern, maximum: 0,9 Nm

Schaltabstände gemäß EN IEC 60947-5-3:

Nennschaltabstand Sn: 4 mm

Anschlusstechnik:

Länge der Leitung: 2 m

Anschlussart: Kabel H03VV-F

Aderquerschnitt: 0,5 mm²

Werkstoff des Leitungsmantels: PVC

Abmessungen:

ISO-Gewinde des Sensors: M12

Schlüsselweite: 17 SW

Länge des Sensors: 71 mm

Umgebungsbedingungen:

Schutzart: IP67

Umgebungstemperatur: -25 ... +70 °C

Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm

Schockfestigkeit: 30 g / 11 ms

Schutzklasse: II

Isolationskennwerte:

Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Elektrische Daten:

Bemessungsfrequenz des Versorgungsnetzes: 45 ... 65 Hz

Art des Spannungsbereichs: AC

Betriebsstrom, minimum: 8 mA

Bemessungsbetriebsspannung: 15 ... 250 VAC

Bemessungsbetriebsstrom: 200 mA

Schaltelement: Schließer (NO)

Schutzbeschaltung integriert: Induktionsschutz

Schaltfrequenz, circa: 10 Hz

Digitale Ausgänge:

Spannungsfall Ud, maximum: 3,5 V

Strom bei Spannungsfall Ud: 0,2 A

Ausführung der Schaltelemente: Zweidraht

Zustandsanzeige:

Hinweis (Integrierte Anzeige, Status): gelbe LED

Typ: IFL 4-120-10
