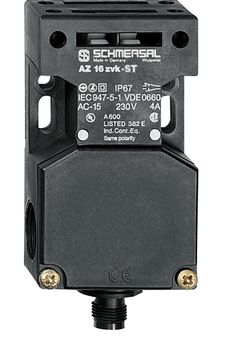

Schmersal AZ 16 ZVRK-ST Sicherheitsschalter mit getrenn.Betätiger 101143124

Der AZ 16 ZVRK-ST Sicherheitsschalter mit Einbaustecker (M12, 4-polig) bietet zuverlässige elektromechanische Sicherheit für Schutzeinrichtungen wie verschiebbare, abnehmbare oder drehbare Schutzvorrichtungen. Mit einer robusten Konstruktion aus glasfaserverstärktem Thermoplast und einer Schutzart von IP67 eignet sich der Schalter für anspruchsvolle industrielle Anwendungen. Die Rastkraft von 30 N sowie seine Flexibilität bei drei Anfahrrichtungen machen ihn ideal für vielseitige Einsatzmöglichkeiten.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16 ZVRK-ST

Artikelnummer:

• 101143124

EAN:

• 4030661127217

eCl@ss Nummern:

• Version 12.0: 27-27-26-02
• Version 11.0: 27-27-26-02
• Version 9.0: 27-27-26-02

ETIM Nummern:

• Version 7.0: EC002592
• Version 6.0: EC002592

Zulassungen - Vorschriften:

• Zertifikate: cULus, CCC
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 125 g

Eigenschaften:

• Anzahl der Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 1
• Anzahl der Hilfskontakte: 1

Sicherheitsbetrachtung:

• Performance Level: bis c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: mindestens 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt: mindestens 10 N
• Zwangsöffnungskraft: mindestens 10 N
• Betätigungsgeschwindigkeit: maximal 2 m/s
• Befestigung: Schrauben (2x M6)

Mechanische Daten - Anschlusstechnik:

• Position Steckeranschluss: Unten
• Leitungseinführung: M12 (A-Codierung)
• Anschlussart: Einbaustecker M12, 4-polig, A-Codierung

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 52 mm
• Höhe des Sensors: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -40 °C bis +85 °C

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Schaltelement: 1 Schließer (NO), 1 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Maximale Schalthäufigkeit: 4.000 /h
• Werkstoff der Kontakte, elektrisch: Silber

Elektrische Daten - Sicherheitskontakte:

• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 4 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 4 A

Lieferumfang:

Schlitzverschlüsse zur staubdichten Abdeckung der nicht benutzten Öffnungen

Typ: AZ 16 ZVRK-ST
