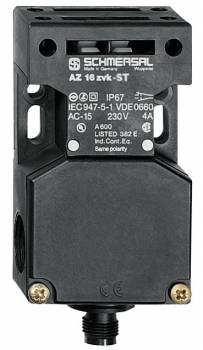

Schmersal AZ 16-02ZVRK-ST Sicherheitsschalter mit getrenn.Betätiger 101143125

Der Sicherheitsschalter AZ 16-02ZVRK-ST ist ein kompakter und zuverlässiger elektromechanischer Schalter, der speziell für sicherheitskritische Anwendungen konzipiert wurde. Mit zwei Sicherheitskontakten (NC) und einem Einbaustecker M12 (4-polig, A-codiert) eignet sich der Schalter ideal für anspruchsvolle industrielle Umgebungen. Die Schutzart IP67, das robuste Gehäuse aus glasfaserverstärktem Thermoplast und die geringe Codierstufe gemäß EN ISO 14119 garantieren eine hohe Manipulationssicherheit und Langlebigkeit.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-02ZVRK-ST

Artikelnummer:

• 101143125

EAN:

• 4030661127224

Zertifizierungen und Vorschriften:

• cULus, CCC
• EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Codierstufe:

• Gering gemäß EN ISO 14119

Wirkprinzip:

• Elektromechanisch

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Bruttogewicht:

• 120 g

Eigenschaften:

• Anzahl der Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level: Bis PL c
• Kategorie: 1 (bis 3 bei 2-kanaligem Einsatz und geeigneter Logik-Einheit)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt: Mindestens 10 N
• Gesamte Zwangsöffnungskraft: Mindestens 20 N
• Betätigungsgeschwindigkeit: Maximal 2 m/s
• Befestigung: Schrauben (2x M6)

Anschlusstechnik:

• Position Steckeranschluss: Unten
• Leitungseinführung: M12 (A-Codierung)
• Anschlussart: Einbaustecker M12, 4-polig, A-codiert

Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -40 °C bis +85 °C
• Bemessungsstoßspannungsfestigkeit (Stecker 4-polig): 2,5 kV

Isolationskennwerte:

• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bemessungskurzschlussstrom: 1.000 A

Schaltelement: 2 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000 /h

Elektrische Daten - Sicherheitskontakte:

Spannung (AC-15): 230 VAC, Strom: 4 A

Spannung (DC-13): 24 VDC, Strom: 4 A (Hinweis: Stecker 4-polig)

Lieferumfang:

Schlitzverschlüsse zur staubdichten Abdeckung der nicht benutzten Öffnungen

Typ: AZ16-02ZVRK-ST
