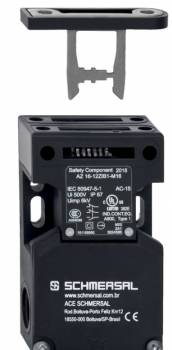

Schmersal AZ 16-12ZIB1-2053 Sicherheitsschalter mit getrenn.Betätiger 101150053

Bestelldaten:

• Produkt-Typbezeichnung: AZ 16-12ZIB1-M16-2053
• Artikelnummer (Bestellnummer): 101150053
• EAN (European Article Number): 4030661154473
• eCl@ss Nummer, Version 12.0: 27-27-26-02
• eCl@ss Nummer, Version 11.0: 27-27-26-02
• eCl@ss Nummer, Version 9.0: 27-27-26-02
• ETIM Nummer, Version 7.0: EC002592
• ETIM Nummer, Version 6.0: EC002592

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: hoch
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Werkstoff des Betätigers: Nichtrostender Stahl
• Bruttogewicht: 174 g

Allgemeine Daten - Eigenschaften:

• Rückstellkraft: Ja
• Anzahl der Hilfskontakte: 1
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level: bis c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele
- Hinweis: bei 10% Ie und ohmscher Last

• Gebrauchsdauer: 20 Jahre
• Performance Level bei 2-kanaligem Einsatz: bis d
• Kategorie: 3

Mechanische Daten:

• Betätigungsradius, minimum: 250 mm
• Betätiger: gerade, starr
• Mechanische Lebensdauer, minimum: 1.000.000 Schaltspiele
• Haftkraft, einstellbar bis: 100 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt, minimum: 10 N
• Betätigungsgeschwindigkeit, maximum: 2 m/s
• Befestigung: Schrauben (2x M6)

Mechanische Daten - Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,75 - 2,5 mm²
- Hinweis: Alle Angaben einschließlich Aderendhülsen

• Zulässige Art der Leitung: Starr eindrähtig, starr mehrdrähtig, flexibel

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 52 mm
• Höhe des Sensors: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 ... +80 °C
• Lager- und Transporttemperatur: -40 ... +85 °C
• Zulässige Aufstellhöhe über NN, maximum: 2.000 m

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Schaltelement: 1 Schließer (NO), 2 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Maximale Schalthäufigkeit: 4.000 /h

Elektrische Daten - Sicherheitskontakte:

• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 4 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 4 A

Elektrische Daten - Hilfskontakte:

• Strom, Gebrauchskategorie AC-15: 4 A
• Strom, Gebrauchskategorie DC-13: 4 A

Lieferumfang:

• Schlitzverschlüsse

Hinweis:

• Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 5 mm müssen eine Ebene bilden.
• Kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen: 250 mm.
• Der Betätiger ist nicht einzeln lieferbar.
