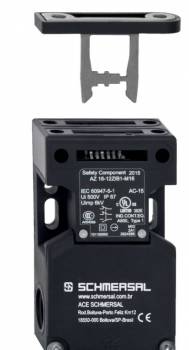

Schmersal AZ 16-03ZI-B1 Sicherheitsschalter mit getrenn.Betätiger 101150055

Der elektromechanische Sicherheitsschalter AZ 16-03ZIB1-M16 bietet eine sichere und zuverlässige Lösung für industrielle Anwendungen. Mit drei Sicherheitskontakten und einer hohen Codierstufe gemäß EN ISO 14119 sorgt er für umfassenden Manipulationsschutz. Der robuste Gehäusewerkstoff aus glasfaserverstärktem Thermoplast gewährleistet Langlebigkeit und Schutzart IP67.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-03ZIB1-M16

Artikelnummer:

• 101150055

EAN:

• 4030661154497

eCl@ss Nummern:

• Version 12.0: 27-27-26-02
• Version 11.0: 27-27-26-02
• Version 9.0: 27-27-26-02

ETIM Nummern:

• Version 7.0: EC002592
• Version 6.0: EC002592

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: Hoch
• Wirkprinzip: Elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Werkstoff des Betätigers: Nichtrostender Stahl
• Bruttogewicht: 156 g

Eigenschaften:

• Rückstellkraft: Ja
• Anzahl der Sicherheitskontakte: 3
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Vorschriften: EN IEC 60947-5-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• Hinweis: Elektrische Lebensdauer auf Anfrage.
• Gebrauchsdauer: 20 Jahre

Sicherheitsbetrachtung - Fehlerausschluss:

• Performance Level, bis: d
• Kategorie: 3
• Hinweis: Bei 2-kanaligem Einsatz mit geeigneter Logik-Einheit.

Mechanische Daten:

• Betätigungsradius, Minimum: 250 mm
• Betätiger: Gerade, Starr
• Mechanische Lebensdauer, Minimum: 1.000.000 Schaltspiele
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 10 N
• Zwangsöffnungskraft, Minimum: 30 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M6)

Mechanische Daten - Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,75 mm² - 2,5 mm² (inkl. Aderendhülsen)
• Zulässige Leitungstypen: Starr eindrähtig, Starr mehrdrähtig, Flexibel

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 52 mm
• Höhe des Sensors: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 bis +80 °C
• Lager- und Transporttemperatur: -40 bis +85 °C
• Zulässige Aufstellhöhe über NN, Maximum: 2.000 m

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bedingter Bemessungskurzschlussstrom: 1.000 A

Schaltelement: 3 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000 /h

Werkstoff der Kontakte: Silber

Elektrische Daten - Sicherheitskontakte:

Spannung (AC-15): 230 VAC

Strom (AC-15): 4 A

Spannung (DC-13): 24 VDC

Strom (DC-13): 4 A

Lieferumfang:

Schlitzverschlüsse

Hinweise:

Der Drehpunkt des Scharniers und die Oberkante des Sicherheitsschalters müssen eine Ebene bilden (+5 mm).

Kleinster Betätigungsradius bei drehbaren Schutzeinrichtungen: 250 mm.

Der Betätiger ist nicht einzeln lieferbar.

Typ: AZ 16-03ZI-B1
