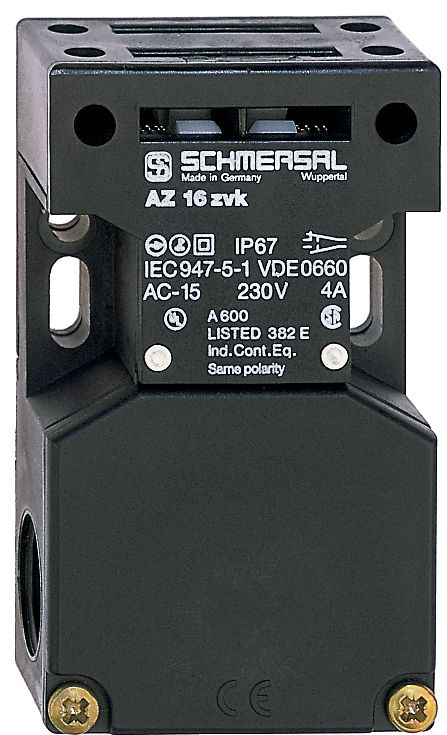

Schmersal AZ 16 ZVRK Sicherheitsschalter mit getrenn.Betätiger 101152094

Der elektromechanische Sicherheitsschalter AZ 16 ZVRK-M16 eignet sich ideal für die Überwachung von Schutzeinrichtungen an Maschinen. Er bietet hohe Zuverlässigkeit und Sicherheit dank seiner robusten Bauweise und zwangsöffnenden Kontakte.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16 ZVRK-M16

Artikelnummer:

• 101152094

EAN:

• 4030661164700

Zertifikate:

• cULus, CCC

Normen und Vorschriften:

• EN ISO 13849-1
• EN ISO 14119
• EN IEC 60947-5-1

Codierstufe:

• Gering gemäß EN ISO 14119

Wirkprinzip:

• Elektromechanisch

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Gewicht:

• Bruttogewicht: 115 g

Eigenschaften:

• Anzahl der Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 1
• Anzahl der Hilfskontakte: 1
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level: Bis PL c
• Kategorie: 1 (bis Kategorie 3 bei 2-kanaligem Einsatz und geeigneter Logik-Einheit)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele (bei 10 % Ie und ohmscher Last)
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt: Mindestens 10 N
• Maximale Betätigungsgeschwindigkeit: 2 m/s
• Befestigung: Schrauben (2x M6)

Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,25–2,5 mm² (inkl. Aderendhülsen)
• Zulässige Leitungstypen: Starr eindrähtig, starr mehrdrähtig, flexibel

Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -40 °C bis +85 °C
• Maximale Aufstellhöhe: 2.000 m

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bemessungsstoßspannungsfestigkeit: 6 kV

Bemessungsisolationsspannung: 500 V

Schaltelement: 1 Schließer (NO), 1 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000 /h

Sicherheitskontakte:

Spannung AC-15: 230 VAC, Strom: 4 A

Spannung DC-13: 24 VDC, Strom: 4 A

Hilfskontakte:

Spannung AC-15: 230 VAC, Strom: 4 A

Spannung DC-13: 24 VDC, Strom: 4 A

Lieferumfang:

Schlitzverschlüsse zur staubdichten Abdeckung der nicht genutzten Öffnungen.
