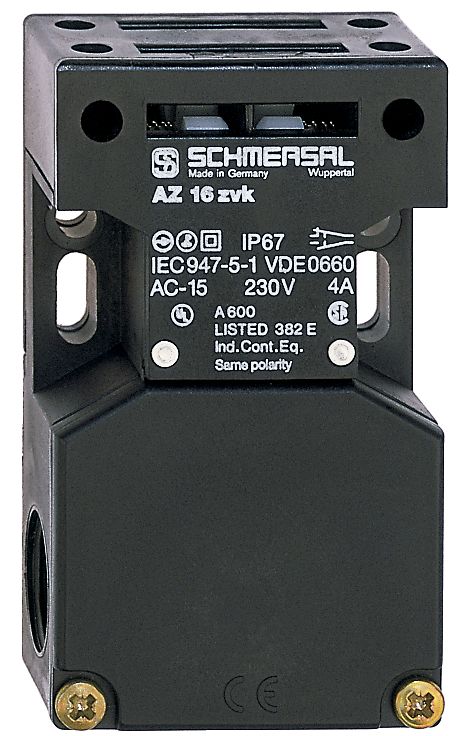

Schmersal AZ 16-12ZVK Sicherheitsschalter mit getrenn.Betätiger 101152725

Der Sicherheitsschalter AZ 16-12ZVK-M16 ist ein elektromechanisches Sicherheitsgerät, das mit drei Anfahrrichtungen und Rückstellkraft ausgestattet ist. Er eignet sich ideal für sicherheitskritische Anwendungen und bietet durch seine hohe Schutzart IP67 und langlebige Bauweise aus glasfaserverstärktem Thermoplast eine zuverlässige Lösung.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-12ZVK-M16

Artikelnummer:

• 101152725

EAN:

• 4030661166247

Zertifizierungen und Vorschriften:

• cULus, CCC
• EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Codierstufe:

• Gering gemäß EN ISO 14119

Wirkprinzip:

• Elektromechanisch

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Bruttogewicht:

• 120 g

Eigenschaften:

• Rückstellkraft: Ja
• Anzahl der Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Hilfskontakte: 1
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level: Bis PL c
• Kategorie: 1 (bis 3 bei 2-kanaligem Einsatz und geeigneter Logik-Einheit)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele (bei 10 % Ie und ohmscher Last)
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt: Mindestens 10 N
• Gesamte Zwangsöffnungskraft: Mindestens 20 N
• Betätigungsgeschwindigkeit: Maximal 2 m/s
• Befestigung: Schrauben (2x M6)

Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,25–2,5 mm² (inkl. Aderendhülsen)
• Zulässige Art der Leitung: Starr eindrähtig, starr mehrdrähtig, flexibel

Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -40 °C bis +85 °C
• Zulässige Aufstellhöhe über NN: Maximal 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bemessungskurzschlussstrom: 1.000 A

Schaltelement: 1 Schließer (NO), 2 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000 /h

Sicherheitskontakte:

Spannung (AC-15): 230 VAC, Strom: 4 A

Spannung (DC-13): 24 VDC, Strom: 4 A

Hilfskontakte:

Spannung (AC-15): 230 VAC, Strom: 4 A

Spannung (DC-13): 24 VDC, Strom: 4 A

Lieferumfang:

Schlitzverschlüsse zur staubdichten Abdeckung der nicht benutzten Öffnungen.

Typ: AZ16-12ZVK
