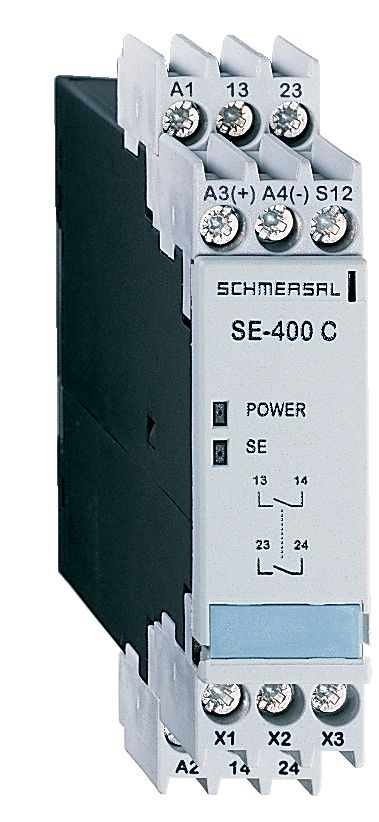

Schmersal SE-400 C Überwachung v.Sicherheits-Schaltleiste 101153920

Das SE-400 C AUSWERTEGERÄT ist ein hochentwickeltes Sicherheitsschaltgerät, das speziell für die Überwachung von Sicherheits-Schaltleisten entwickelt wurde. Es erfüllt höchste Sicherheitsanforderungen gemäß EN ISO 13849-1 und erreicht Performance Level e sowie Kategorie 4. Dieses Gerät eignet sich ideal für Anwendungen, bei denen höchste Sicherheitsstandards erforderlich sind, wie zum Beispiel bei der Überwachung von Schaltleisten SE 40 oder SE 70.

Mit einer Reaktionszeit von maximal 32 ms und integrierten Funktionen wie Drahtbruch-, Erdschluss- und Querschlusserkennung gewährleistet das Gerät einen sicheren Betrieb. Es verfügt über 2 Sicherheitskontakte, 1 Meldeausgang und 1 unverzögerten Halbleiterausgang mit Meldefunktion. Die integrierte Statusanzeige mit 2 LEDs ermöglicht eine schnelle Diagnose und Überwachung der Betriebszustände.

Das Gehäuse besteht aus hochwertigem Thermoplast und bietet Schutzart IP40 für das Gehäuse und IP40 für den Einbauraum. Die Montage erfolgt einfach über eine Schnellbefestigung auf einer Normschiene nach DIN EN 60715. Elektrisch arbeitet das Gerät mit einer Betriebsspannung von 24 VDC (-10 % / +20 %) und einer maximalen Leistungsaufnahme von 4 W.

Wichtiger Hinweis: Die Gesamtsicherheit der Maschine hängt von der fachgerechten Installation und Verbindung des Sicherheitsbausteins ab. Bei bestehender Gefahr darf die Maschine nicht erneut gestartet werden.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: SE-400 C AUSWERTEGERÄT
• Artikelnummer: 101153920
• EAN: 4030661289175
• eCl@ss Nummer: 27-37-18-19
• ETIM Nummer: EC001449

Zulassungen:

• Zertifikate: cULus
• Vorschriften: EN ISO 13849-1, EN ISO 13850, EN ISO 13856-2

Allgemeine Daten:

• Gehäusematerial: Thermoplast
• Bruttogewicht: 184 g
• Reaktionszeit: max. 32 ms

Funktionen:

• Elektronische Sicherung
• Drahtbrucherkennung
• Querschlusserkennung
• Erdschlusserkennung
• Rückführkreis
• Automatische und manuelle Reset-Funktion
• Statusanzeige: 2 LEDs

Sicherheitsdaten:

• Performance Level: e
• Kategorie: 4
• PFH-Wert: 2,47 x 10⁻⁸ /h (bis zu 50.000 Schaltzyklen/Jahr)
• Stop-Kategorie: 0
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: min. 30.000.000 Schaltspiele
• Befestigung: Schnellbefestigung für Normschiene nach DIN EN 60715
• Abmessungen (BxHxT): 22,5 x 100 x 121 mm
• Anschlussart: Schraubanschluss M20 x 1,5
• Max. Anschlussquerschnitt: 2 x 1,5 mm²

Elektrische Eigenschaften:

• Betriebsspannung: 24 VDC -10 % / +20 %
• Max. Leistungsaufnahme: 4 W
• Schaltströme:
- AC-15: 230 VAC / 2 A
- DC-13: 24 VDC / 3 A

• Bemessungsbetriebsspannung: 24 VDC

Umgebungsbedingungen:

• Schutzart Gehäuse: IP40
• Schutzart Einbauraum: IP40
• Betriebstemperatur: +5 °C bis +55 °C
• Schwingfestigkeit: 10–55 Hz, Amplitude 0,15 mm

Hinweise:

• Ein Start-Reset-Taster kann optional in den Rückführkreis integriert werden.
• Schaltungsbeispiele müssen den Anforderungen der EN 1760-2 entsprechen.
• Das Gerät überwacht Sicherheits-Schaltleisten bis zu PL e und Kategorie 4.

Typ: SE-400C
