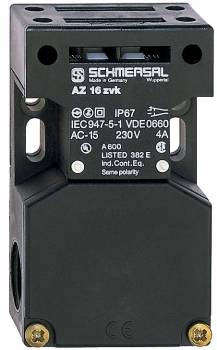

Schmersal AZ 16-03ZVRK Sicherheitsschalter mit getrenn.Betätiger 101154220

Der elektromechanische Sicherheitsschalter AZ 16-03ZVRK-M16 ist speziell für sicherheitskritische Anwendungen konzipiert. Mit drei Sicherheitskontakten (NC) gewährleistet er einen hohen Manipulationsschutz und erfüllt die Anforderungen der EN ISO 13849-1. Das robuste Gehäuse aus glasfaserverstärktem Kunststoff ist selbstverlöschend und bietet eine Schutzart von IP67, wodurch der Schalter ideal für anspruchsvolle Umgebungen geeignet ist. Die drei Kabeldurchführungen und flexible Anschlussmöglichkeiten machen die Installation einfach und vielseitig. Der AZ 16-03ZVRK-M16 ist auf eine Lebensdauer von mindestens 1.000.000 Schaltspielen ausgelegt und für eine Vielzahl industrieller Anwendungen geeignet.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-03ZVRK-M16

Artikelnummer:

• 101154220

EAN:

• 4030661171579

Zertifizierungen und Vorschriften:

• cULus, CCC
• EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Codierstufe:

• Gering gemäß EN ISO 14119

Wirkprinzip:

• Elektromechanisch

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Bruttogewicht:

• 115 g

Eigenschaften:

• Anzahl der Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 3
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level: Bis PL c
• Kategorie: 1 (bis 3 bei 2-kanaligem Einsatz und geeigneter Logik-Einheit)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt: Mindestens 10 N
• Gesamte Zwangsöffnungskraft: Mindestens 30 N
• Betätigungsgeschwindigkeit: Maximal 2 m/s
• Befestigung: Schrauben (2x M6)

Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt:
- Minimum: 0,25 mm²
- Maximum: 2,5 mm²


Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -40 °C bis +85 °C

Isolationskennwerte:

• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• Bemessungskurzschlussstrom: 1.000 A
• Schaltelement: 3 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Maximale Schalthäufigkeit: 4.000 /h

Elektrische Daten - Sicherheitskontakte:

Spannung (AC-15): 230 VAC, Strom: 4 A

Spannung (DC-13): 24 VDC, Strom: 4 A

Lieferumfang:

Schlitzverschlüsse zur staubdichten Abdeckung der nicht benutzten Öffnungen

Typ: AZ16-03ZVRK
