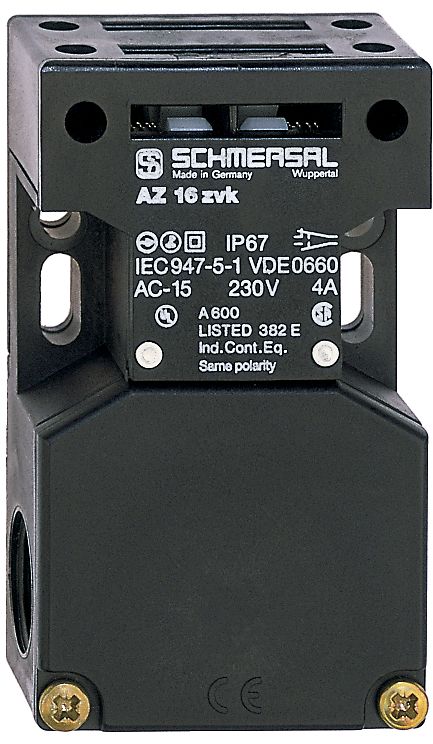

Schmersal AZ 16-12ZVRK Sicherheitsschalter mit getrenn.Betätiger 101154221

Der Sicherheitsschalter AZ 16-12ZVRK-M16 ist ein elektromechanischer Schalter, der speziell für den Einsatz in sicherheitskritischen Anwendungen entwickelt wurde. Mit seinem glasfaserverstärkten Kunststoffgehäuse ist er robust, langlebig und selbstverlöschend. Er verfügt über zwei Sicherheitskontakte (NC) und einen Hilfskontakt (NO), die vielseitige Einsatzmöglichkeiten bieten. Die Schutzart IP67 macht den Schalter widerstandsfähig gegen Staub und Wasser, während er dank seiner hohen mechanischen Lebensdauer und Manipulationsschutz für anspruchsvolle Umgebungen geeignet ist. Mit drei Leitungseinführungen und flexiblen Anschlussoptionen ist der AZ 16-12ZVRK-M16 einfach zu installieren und vielseitig anwendbar.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-12ZVRK-M16

Artikelnummer:

• 101154221

EAN:

• 4030661171586

Zertifizierungen und Vorschriften:

• cULus, CCC
• EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Codierstufe:

• Gering gemäß EN ISO 14119

Wirkprinzip:

• Elektromechanisch

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Bruttogewicht:

• 120 g

Eigenschaften:

• Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Hilfskontakte: 1
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Performance Level: Bis PL c
• Kategorie: 1 (bis 3 bei 2-kanaligem Einsatz und geeigneter Logik-Einheit)
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt: Mindestens 10 N
• Betätigungsgeschwindigkeit: Maximal 2 m/s
• Befestigung: Schrauben (2x M6)

Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt:
- Minimum: 0,25 mm²
- Maximum: 2,5 mm²

• Zulässige Leitung: Starr oder flexibel

Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 °C bis +80 °C
• Lager- und Transporttemperatur: -40 °C bis +85 °C
• Maximal zulässige Aufstellhöhe: 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bemessungskurzschlussstrom: 1.000 A

Schaltelemente: 1 NO, 2 NC

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000 /h

Kontaktmaterial: Silber

Elektrische Daten - Sicherheitskontakte:

Spannung (AC-15): 230 VAC

Strom (AC-15): 4 A

Spannung (DC-13): 24 VDC

Strom (DC-13): 4 A

Elektrische Daten - Hilfskontakte:

Spannung (AC-15): 230 VAC

Strom (AC-15): 4 A

Spannung (DC-13): 24 VDC

Strom (DC-13): 4 A
