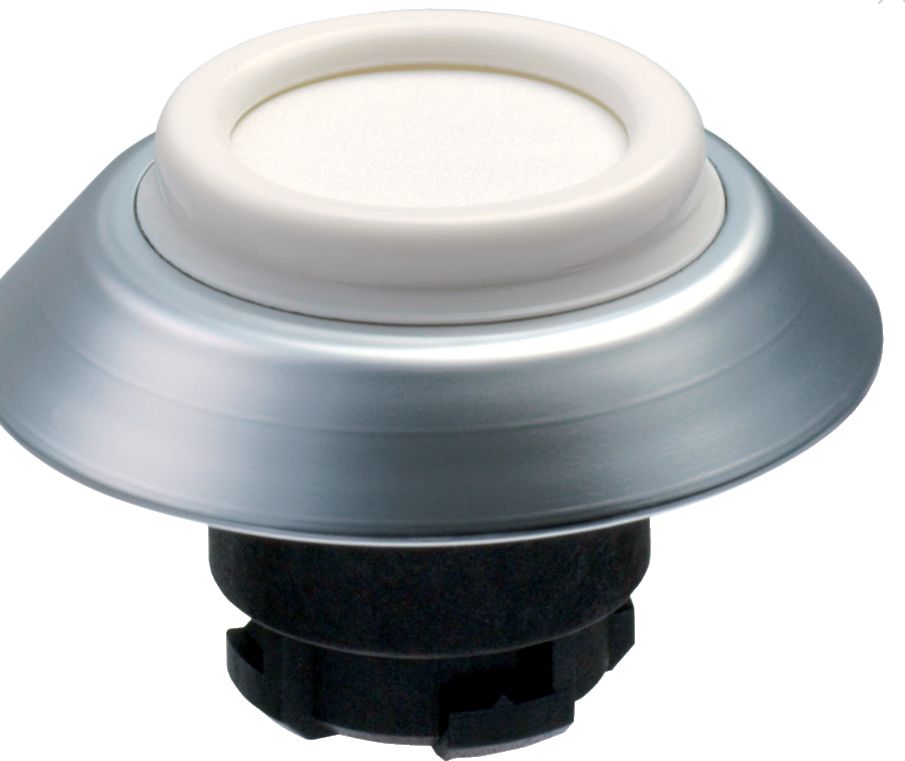

Schmersal NDTWS Drucktaster weiß/weiß 101158163

Der NDTWS von K.A. Schmersal GmbH & Co. KG ist ein hochwertiger Drucktaster mit Hygiene-Zertifizierung, der speziell für den Einsatz in hygienisch sensiblen Bereichen wie der Lebensmittel-, Pharma- und Chemieindustrie entwickelt wurde. Der Taster ist durch seine rund-tastende Bauform einfach zu bedienen und zeichnet sich durch eine Schutzart von IP67 und IP69K aus, wodurch er optimal vor Staub, Wasser und Hochdruckreinigung geschützt ist.

Das Bedienteil besteht aus robustem weißem ABS-Kunststoff, während der Frontring aus verchromtem ABS gefertigt ist. Der Taster verfügt über eine Membran- und Lippendichtung, was eine zusätzliche Abdichtung gegen das Eindringen von Flüssigkeiten und Verunreinigungen gewährleistet. Mit einem Betätigungshub von 5 mm und einer Betätigungskraft von ca. 1,5 N bietet der NDTWS ein präzises und komfortables Bediengefühl.

Die mechanische Lebensdauer des Drucktasters beträgt mindestens 1.000.000 Schaltspiele, was ihn zu einer langlebigen Lösung für verschiedene Steuer- und Bedienanwendungen macht. Der NDTWS unterstützt bis zu drei Kontaktelelemente und wird über einen Montageflansch EFM befestigt. Der Einbaudurchmesser beträgt 22,3 mm, und die Höhe vor der Frontplatte liegt bei 11 mm.

Dank seiner Vollisolation und der robusten Konstruktion eignet sich der Taster auch für anspruchsvolle Umgebungen mit hohen Hygieneanforderungen. Er ist in beliebiger Einbaulage verwendbar und weist eine hohe Schock- und Erschütterungsfestigkeit auf.

Technische Daten (Deutsch):

Produkt-Typbezeichnung:

• NDTWS

Artikelnummer (Bestellnummer):

• 101158163

EAN (European Article Number):

• 4250116200047

eCl@ss Nummer:

• Version 12.0: 27-37-12-10
• Version 11.0: 27-37-12-10
• Version 9.0: 27-37-12-10

ETIM Nummer:

• Version 7.0: EC000221
• Version 6.0: EC000221

Zulassungen:

• cULus
• Hygiene geprüft

Allgemeine Daten:

• Vorschriften: EN IEC 60947-5-1, EN IEC 60947-1
• Ausführung: Drucktaster
• Bauform: Rund, tastend
• Einbaubedingungen: Beliebig
• Abdichtungsart: Membrane, Lippendichtungen
• Werkstoff des Bedienteils: ABS
• Werkstoff der Kalotte: Kunststoff
• Werkstoff des Frontrings: ABS, verchromt
• Farbe des Bedienteils: Weiß
• Farbe des Frontrings: Silber
• Farbe des Dichtungsbalgs: Weiß
• Bruttogewicht: 25 g

Eigenschaften:

• Befestigungsflansch: Ja
• Tastend möglich: Ja
• Vollisolation: Ja
• Anzahl der Kontaktelelemente, max.: 3

Mechanische Daten:

• Entriegelung: Ohne
• Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
• Betätigungshub: 5 mm
• Betätigungskraft, ca.: 1,5 N
• Befestigung: Montageflansch EFM
• Anzugsdrehmoment der Schraube: 0,6 Nm
• Typische Betätigungskraft: 1,5 N
• Betätigungshub, min.: 4 mm
• Betätigungshub, max.: 5 mm

Mechanische Abmessungen:

• Höhe vor der Frontplatte: 11 mm
• Durchmesser des Bedienkopfes: 44,5 mm
• Durchmesser des Frontrings: 44,5 mm
• Einbaudurchmesser: 22,3 mm
• Frontplattendicke: Min. 1 mm, Max. 6 mm
• Rastermaß: 50 x 50 mm

Umgebungsbedingungen:

• Schutzart: IP67, IP69K
• Umgebungstemperatur: -25 ... +80 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz

Elektrische Daten:

• Maximale Schalthäufigkeit: 1.000/h

Typ: NDTWS
