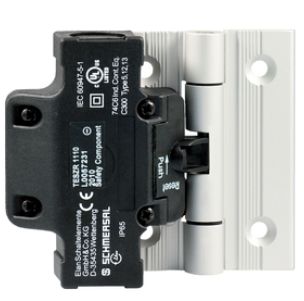

Schmersal TESZR1110/S Sicherheitsschalter für drehbare Schutzeinr.101172009

Das TESZR1110/S ist ein hochwertiges Scharnierschaltsystem mit integriertem Sicherheitsschalter. Es bietet drei Sicherheitskontakte, eine robuste Kunststoff- und Aluminiumkonstruktion sowie eine lange Lebensdauer. Ideal für den Anbau an Profilsysteme geeignet.

Technische Daten:

Produkt-Typbezeichnung:

• TESZR1110/S

Artikelnummer:

• 101172009

EAN:

• 4030661605401

eCl@ss Nummern:

• Version 12.0: 27-27-06-09
• Version 11.0: 27-27-06-09
• Version 9.0: 27-27-06-09

ETIM Nummern:

• Version 7.0: EC002591
• Version 6.0: EC002591

Zulassungen - Vorschriften:

• Zertifikate: cULus, CCC
• Vorschriften: BG-GS-ET-15, EN IEC 60947-5-1

Allgemeine Daten:

• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Werkstoff des Scharniers: Aluminium
• Bruttogewicht: 280 g

Allgemeine Daten - Eigenschaften:

• Befestigungsscharnier: Ja
• Anzahl der Sicherheitskontakte: 3

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Gebrauchsdauer: 20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge:

• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele

Mechanische Daten:

• Mechanische Lebensdauer, minimum: 1.000.000 Schaltspiele
• Zwangsöffnungswinkel: 14°
• Zwangsöffnungskraft, minimum: 1 N

Mechanische Daten - Anschlusstechnik:

• Anschlussart: Schraubanschluss M20 x 1.5
• Anschlussquerschnitt:
- Minimum: 0,5 mm²
- Maximum: 1 mm²

• Hinweis: Alle Angaben einschließlich Aderendhülsen

Mechanische Daten - Abmessungen:

• Geeignet zum Anbau an Profilsysteme: 40 mm
• Länge: 36 mm
• Breite: 111,5 mm
• Höhe: 92 mm

Umgebungsbedingungen:

• Schutzart: IP65
• Umgebungstemperatur: -25 ... +65 °C

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 2,5 kV

Elektrische Daten:

Thermischer Dauerstrom: 2,5 A

Spannung, Gebrauchskategorie AC-15: 230 VAC

Strom, Gebrauchskategorie AC-15: 2 A

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 1 A

Schaltelement: Öffner (NC)

Schaltprinzip: Schleichschaltung

Maximale Schalthäufigkeit: 120 /h

Werkstoff der Kontakte, elektrisch: Silber

Hinweis:

Der werkseitig eingestellte Öffnungswinkel liegt bei 4°.

Das Zusatzscharnier inkl. Befestigungsmaterial ist unter der Bestellbezeichnung TES/S auch einzeln erhältlich.

Typ: TESZR1110/S
