Schmersal IFL 30-384-11P Ind.Näherungsschalter 4L DC Quader 101173958

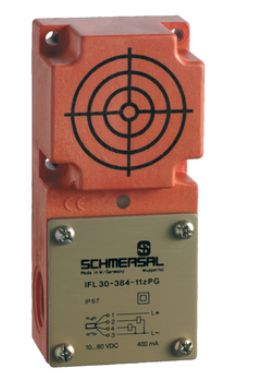

Induktiver Näherungsschalter IFL 30-384-11P-M20

Der induktive Näherungsschalter IFL 30-384-11P-M20 von Schmersal ist ein zuverlässiger Sensor zur berührungslosen Erfassung von metallischen Objekten. Mit einem Nennschaltabstand von 30 mm eignet er sich ideal für den Einsatz in industriellen Anwendungen, bei denen eine präzise Schaltfunktion auch unter rauen Umgebungsbedingungen erforderlich ist. Das Gehäuse in Quaderbauform besteht aus hochwertigem Kunststoff und gewährleistet Langlebigkeit sowie hohe Widerstandsfähigkeit gegenüber mechanischen Einwirkungen.

Dank der Schutzart IP67 ist der Sensor vollständig gegen Staub und Wasser geschützt, was ihn besonders für anspruchsvolle Einsatzorte geeignet macht. Der Näherungsschalter verfügt über ein p-schaltendes Schaltelement mit sowohl Schließer- (NO) als auch Öffner- (NC) Funktion. Eine integrierte gelbe LED zeigt den aktuellen Schaltzustand an. Der elektrische Anschluss erfolgt über einen robusten Schraubanschluss M20 x 1,5, der eine einfache Montage ermöglicht.

Mit einer Betriebsspannung von 10 bis 60 VDC und einer Schaltfrequenz von bis zu 25 Hz ist der Sensor vielseitig einsetzbar. Der Näherungsschalter erfüllt die Normen DIN VDE 0660-208 und EN IEC 60947-5-2 und ist CCC-zertifiziert. Die integrierten Schutzschaltungen gegen Verpolung und induktive Spannungsspitzen gewährleisten einen sicheren Betrieb.

### Technische Daten:

Produkt-Typbezeichnung:

• IFL 30-384-11P-M20

Artikelnummer:

• 101173958

EAN:

• 4030661303109

Zulassungen:

• CCC

Normen:

• DIN VDE 0660-208
• EN IEC 60947-5-2

Gehäuse:

• Bauform: Quader
• Material: Kunststoff
• Einbau: nicht bündig
• Schutzart: IP67

Mechanische Daten:

• Länge: 40 mm
• Breite: 55 mm
• Höhe: 120 mm
• Nennschaltabstand Sn: 30 mm
• Anschlussart: Schraubanschluss M20 x 1,5
• Anschlussquerschnitt: 2 x 1,5 mm²

Elektrische Daten:

• Bemessungsbetriebsspannung: 10 ... 60 VDC
• Bemessungsbetriebsstrom: 400 mA
• Leerlaufstrom I0: 5,5 mA
• Schaltelement: Schließer (NO) und Öffner (NC) (antivalent)
• Schaltfrequenz: 25 Hz
• Spannungseinbruch Ud max.: 1,5 V
• Strom bei Ud: 0,4 A
• Schutzbeschaltungen: Induktionsschutz, Verpolungsschutz

Umgebungsbedingungen:

• Betriebstemperatur: -25 ... +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms

Zustandsanzeige:

• Integrierte LED: Gelb

### Lieferumfang:

• 1x Induktiver Näherungsschalter IFL 30-384-11P-M20
• Bedienungsanleitung

Typ: IFL 30-384-11P
