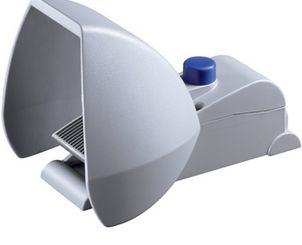

Schmersal TFH 232-22UEDR Fußschalter 151192630

Der TFH 232-22UEDR ist ein robuster und zuverlässiger Fußschalter mit integrierter NOT-HALT-Funktion, der speziell für industrielle Anwendungen entwickelt wurde. Das Gehäuse besteht aus pulverbeschichtetem Aluminium, was dem Schalter eine hohe Widerstandsfähigkeit gegen mechanische Einflüsse verleiht. Der Pedalbereich besteht aus glasfaserverstärktem Kunststoff, während die Schutzhaube ebenfalls aus Aluminium gefertigt ist. Diese Bauweise schützt den Schalter effektiv vor Umwelteinflüssen und mechanischen Belastungen.

Der Fußschalter ist sowohl tastend als auch verrastend einsetzbar, was eine flexible Nutzung ermöglicht. Die integrierten Sicherheitskontakte bestehen aus zwei Öffnern (NC) und zwei Schließern (NO), die nach dem Schleichschaltungsprinzip arbeiten und somit eine präzise Steuerung gewährleisten. Der Schalter ist nach den Sicherheitsvorschriften der EN ISO 13849-1 zertifiziert und für eine maximale Gebrauchsdauer von 20 Jahren ausgelegt.

Dank der Schutzart IP65 ist der Fußschalter gegen Staub und Strahlwasser geschützt und somit auch in rauen Industrieumgebungen einsetzbar. Die elektrische Verbindung erfolgt über einen Schraubanschluss M20 x 1,5, der einen sicheren Anschluss gewährleistet.

Der TFH 232-22UEDR bietet eine hohe mechanische Lebensdauer von 1 Million Schaltspielen und eine maximale Schalthäufigkeit von 3.600 Schaltungen pro Stunde.
Technische Daten – TFH 232-22UEDR:

Bestelldaten:

Produkt-Typbezeichnung: TFH 232-22UEDR
Artikelnummer: 151192630
EAN: 4030661529189

Zulassungen und Vorschriften:

cULus
BG-GS-ET-15
DIN VDE 0660-200
EN IEC 60947-5-1

Material und Gewicht:

Gehäusematerial: Aluminium
Gehäusebeschichtung: Pulverbeschichtet
Gehäusedeckel: Aluminium
Pedalmaterial: Kunststoff, glasfaserverstärkter Thermoplast
Schutzhaube: Aluminium
Farbe: Weißaluminium
Bruttogewicht: 2.150 g

Eigenschaften:

Für NOT-HALT geeignet: Ja
Tastend möglich: Ja
Verrastend vorhanden: Ja
Anzahl der Öffner (NC): 2
Anzahl der Schließer (NO): 2

Sicherheitsbetrachtung:

Vorschriften: EN ISO 13849-1
Gebrauchsdauer: 20 Jahre
B10D Öffner (NC): 100.000 Schaltspiele

Mechanische Daten:

Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele

Mechanische Daten – Anschlusstechnik:

Anschlussart: Schraubanschluss M20 x 1,5
Max. Anschlussquerschnitt: 2,5 mm²

Mechanische Daten – Abmessungen:

Breite: 170 mm
Höhe: 189 mm
Tiefe: 274 mm

Umgebungsbedingungen:

Schutzart: IP65
Umgebungstemperatur: -25 °C bis +60 °C
Lager- und Transporttemperatur: -25 °C bis +85 °C
Relative Luftfeuchtigkeit: 30 % bis 95 %, nicht kondensierend, nicht vereisend
Schwingfestigkeit: 10 bis 150 Hz, Amplitude 0,35 mm / 5 g
Schockfestigkeit: 30 g / 11 ms

Isolationskennwerte:

Bemessungsisolationsspannung (Ui): 500 V
Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A
Bedingter Bemessungskurzschlussstrom: 1.000 A
Spannung, Gebrauchskategorie AC-15: 230 VAC
Strom, Gebrauchskategorie AC-15: 4 A
Spannung, Gebrauchskategorie DC-13: 24 VDC
Strom, Gebrauchskategorie DC-13: 1 A

Schaltelemente:

Schließer (NO) und Öffner (NC)
Schaltprinzip: Schleichschaltung
Max. Schalthäufigkeit: 3.600 Schaltungen pro Stunde
Typ: TFH 232-22UEDR
