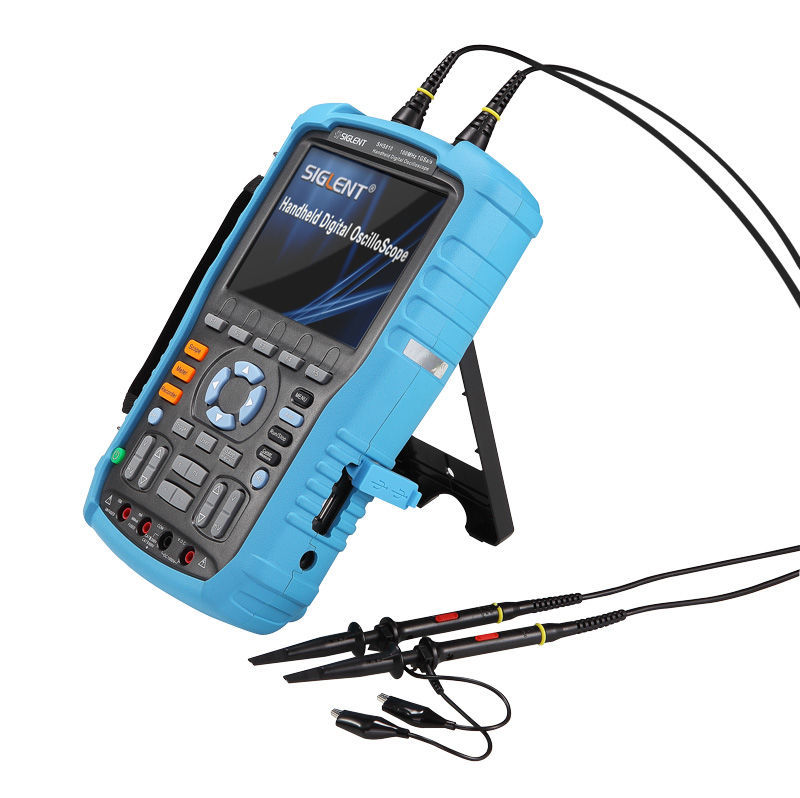

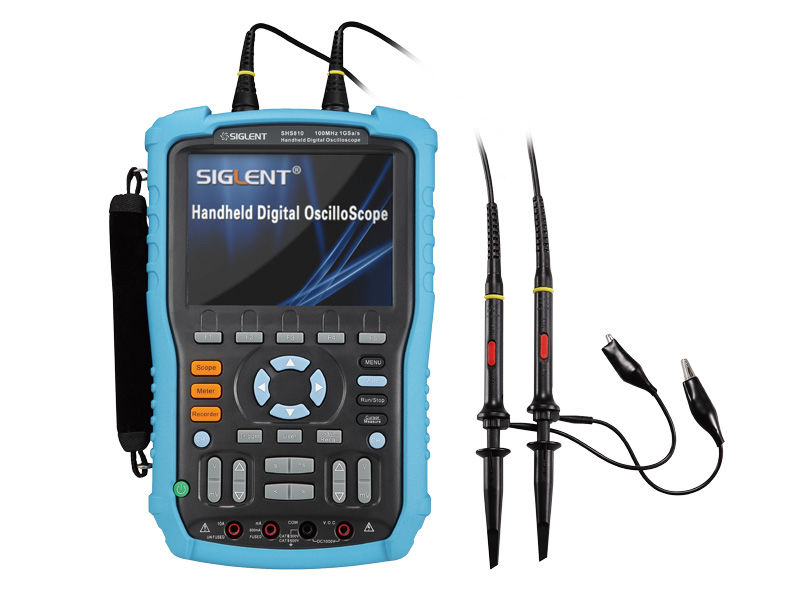

Siglent SHS820X Handheld Oszilloskop / Das Handheld Oszilloskop SHS820X hat zwei Kanäle und bietet eine Bandbreite von bis zu 200 MHz, sowie eine Spei

Das Handheld Oszilloskop SHS820X ist ein qualitativ hochwertiges zweikanal Speicheroszilloskop, welches einen mobilen Einsatz aufgrund der vorhandenen Batterie ermöglicht. Das Gerät verfügt über eine Abtastrate von 1 GSa/s, eine Bandbreite von bis 200 MHz sowie eine Speichertiefe von 12 Mpts.Features Integriertes Oszilloskop, serieller Trigger und Decoder, Spektrumanalyse, Datenlogger und Multimeterfunktionen in einem praktischen und tragbaren Design Modelle mit 100 MHz oder 200 MHz Bandbreite Abtastrate von 1 GSa/s (einkanalig), 500 MSa/s (zweikanalig) Aufzeichnungslänge bis zu 12 Mpts Wellenformaufzeichnung bis zu 22 Stunden IP-Schutzart: IP51 Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Runt, Intervall, Timeout (Dropout), Muster Digitalmultimeter mit 6000 Zählern, unterstützt DCV, ACV, DCI, ACI, Widerstand, Diode, Kapazität, Durchgangsprüfung. 1 Mpts FFT. Stützspitzen und Markierungen 5,6-Zoll-TFT-LCD-Display mit einer Auflösung von 640 * 480 UL2054-zertifizierter Lithium-Akkupack, 6900 mAh Kapazität, externes Ladegerät Intelligente Trigger
Dem SHS820X Oszilloskop stehen folgende Triggertypen zur Verfügung Flanke Steigung Impulsbreite Fenster Verlauf Intervall Zeitablauf Muster Technische Daten Modellvergleich
SHS810X
SHS820X
SHS1102X
SHS1202X Kanäle 2 2 2 2 Max. Bandbreite 100 MHz 200 MHz 100 MHz 200 MHz Abtastrate < Speichertiefe 1 GSa/s < 12 Mpts (1 Kanal)
500 MSa/s < 6 Mpts (2 Kanal) 1 GSa/s < 12 Mpts (1 Kanal)
500 MSa/s < 6 Mpts (2 Kanal) 1 GSa/s < 12 Mpts (1 Kanal)
500 MSa/s < 6 Mpts (2 Kanal) 1 GSa/s < 12 Mpts (1 Kanal)
500 MSa/s < 6 Mpts (2 Kanal) Dynamik Bereich  400.000 wfms/s 400.000 wfms/s 400.000 wfms/s 400.000 wfms/s Isolierte Kanäle X X ? ? Max. Eingangsspannung Oszilloskop
CAT II 300 Vrms zwisch. BNC Signal < Erde
CAT II 30 Vrms zwisch. BNC GND < Erde
CAT II 300 Vrms zwisch. BNC Signal < BNC GND


Multimeter
CAT III 300 Vrms, CAT II 600 Vrms Oszilloskop
CAT II 300 Vrms zwisch. BNC Signal < Erde
CAT II 30 Vrms zwisch. BNC GND < Erde
CAT II 300 Vrms zwisch. BNC Signal < BNC GND


Multimeter
CAT III 300 Vrms, CAT II 600 Vrms Oszilloskop
CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC Signal < Erde
CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC GND < Erde
CAT III 300 Vrms zwischen BNC Signal < GND
Multimeter
CAT III 600 Vrms, CAT II 1000 Vrms Oszilloskop
CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC Signal < Erde
CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC GND < Erde
CAT III 300 Vrms zwischen BNC Signal < GND
Multimeter
CAT III 600 Vrms, CAT II 1000 Vrms
