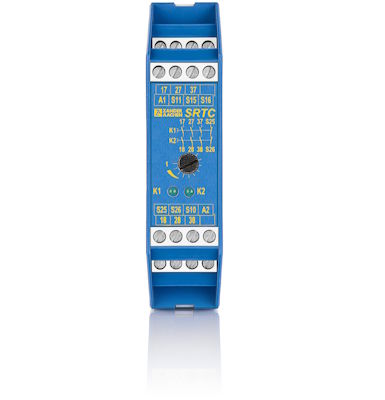

Zander Aachen 472190 SRTC 230V 50-60Hz, Sicherheitsschaltgerät

Das SRTC ist ein zeitverzögertes Sicherheits-Erweiterungsmodul, das in Kombination mit einem Basisgerät der ZANDER SR-Serie wie SR2C oder SR3C verwendet wird. Es ermöglicht eine sichere, verzögerte Abschaltung von Maschinenteilen gemäß STOP-Kategorie 1. Dies ist besonders nützlich, wenn es sicherer ist, Maschinen in eine definierte Position zurückzuführen, bevor der Antrieb stillgesetzt wird. Das SRTC ist Teil eines modularen Systems und kann mit unverzögerten Erweiterungsmodulen (SREC) kombiniert werden, um ein flexibles Gesamtsystem mit verschiedenen Abschaltzeiten und Sicherheitskontakten zu erstellen.

Merkmale:

• Sichere Relaiskontakte:
- 3 sichere, redundante, zeitverzögerte Relaisausgänge
- 1 Hilfskontakt für die Fehlerüberwachung

• Systemintegration:
- Ansteuerung über Basisgerät der ZANDER SR-Serie
- Kombinierbar mit unverzögerten Erweiterungsmodulen (SREC)

• Zeitverzögerung:
- Stufenlos einstellbar von 1 bis 30 Sekunden

• Sicherheitsstandard:
- Entspricht STOP-Kategorie 1
- Einsatz bis Kategorie 3, PL d gemäß EN ISO 13849-1

• Überwachungsfunktionen:
- Fehlerüberwachung durch Basisgerät

• Statusanzeige:
- LED zur Anzeige des Schaltzustands


Funktionsweise:

• Systemaktivierung:
- Das Basisgerät leitet die DC 24V Steuerspannung über seine Sicherheitskontakte an die Klemmen S15 und S16 des SRTC weiter.
- Mit der Aktivierung des Basisgerätes schalten die Sicherheitskontakte des SRTC umgehend ein.

• Zeitverzögerte Abschaltung:
- Bei Betätigung eines Not-Halt-Tasters trennt das Basisgerät die Steuerspannung. Die Sicherheitskontakte des SRTC öffnen nach Ablauf der eingestellten Verzögerungszeit (während der Verzögerung muss die Versorgungsspannung weiterhin anliegen).


Montage und Installation:

• Schutzart:
- Geeignet für den Einbau in Schaltschränke mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715 TH35

• Abstand und Kühlung:
- Bei der AC 115 V / 230 V-Variante mindestens 10 mm Abstand zu benachbarten Geräten einhalten
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Optionaler Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Zeitverzögertes Sicherheitsmodul SRTC

Anwendungsbereiche:

• Zeitverzögerte Abschaltung von Maschinen und Anlagen gemäß STOP-Kategorie 1
• Kombinierte Nutzung mit unverzögerten Erweiterungsmodulen (SREC)
• Modulare Sicherheitssysteme in der industriellen Automatisierung
• Anwendungen mit Sicherheitsanforderungen bis Kategorie 3, PL d

Typ: SRTC 230V 50-60Hz
