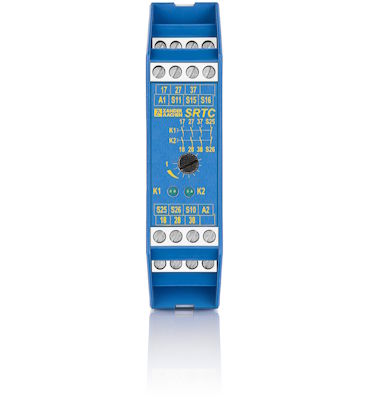

Zander Aachen 472191 SRTC 115V 50-60Hz, Sicherheitsschaltgerät

Das zeitverzögerte Sicherheits-Erweiterungsmodul SRTC wurde entwickelt, um in Kombination mit einem Basisgerät der ZANDER SR-Serie wie SR2C oder SR3C eine verzögerte Abschaltung von Maschinenteilen zu ermöglichen. Diese Funktion ist ideal für Anwendungen, bei denen Maschinen in eine sichere Ausgangsposition zurückgeführt werden sollen, bevor der Antrieb abgeschaltet wird. Als Teil eines modularen Systems kann das SRTC mit unverzögerten Erweiterungsmodulen (SREC) kombiniert werden, um flexible Sicherheitslösungen mit variablen Abschaltzeiten und Sicherheitskontakten zu schaffen.

Merkmale:

• Sichere Relaiskontakte:
- 3 sichere, redundante, zeitverzögerte Relaisausgänge
- 1 Hilfskontakt für Fehlerüberwachung

• Modulares Design:
- Kombinierbar mit Basisgeräten der ZANDER SR-Serie und SREC-Modulen
- Flexibler Aufbau von Sicherheitssystemen

• Zeitverzögerung:
- Stufenlos einstellbare Verzögerung von 1 bis 30 Sekunden

• Sicherheitsstandard:
- STOP-Kategorie 1 gemäß EN ISO 13850
- Bis Kategorie 3, PL d gemäß EN ISO 13849-1 geeignet

• Überwachungsfunktionen:
- Fehlerüberwachung durch Basisgerät

• Statusanzeige:
- LED zur Anzeige des Schaltzustands


Funktionsweise:

• Systemaktivierung:
- Das Basisgerät führt die DC 24V Steuerspannung über einen Sicherheitskontakt an die Klemmen S15 und S16 des SRTC weiter.
- Mit der Aktivierung des Basisgerätes schalten die Sicherheitskontakte des SRTC ein.

• Zeitverzögerte Abschaltung:
- Bei Betätigung eines Not-Halt-Tasters unterbricht das Basisgerät die Steuerspannung, und die Sicherheitskontakte des SRTC öffnen nach Ablauf der eingestellten Verzögerungszeit. Die Versorgungsspannung muss während der Verzögerung anliegen.


Montage und Installation:

• Schutzart:
- Geeignet für den Einbau in Schaltschränke mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715 TH35

• Abstände und Kühlung:
- Bei AC 115 V / 230 V mindestens 10 mm Abstand zu benachbarten Geräten einhalten
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) optional erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Zeitverzögertes Sicherheitsmodul SRTC

Anwendungsbereiche:

• Verzögerte Abschaltung von Maschinen und Anlagen gemäß STOP-Kategorie 1
• Kombination mit unverzögerten SREC-Erweiterungsmodulen
• Flexible und modulare Sicherheitslösungen in industriellen Anwendungen
• Systeme mit Sicherheitsanforderungen bis Kategorie 3, PL d

Typ: SRTC 115V 50-60Hz
