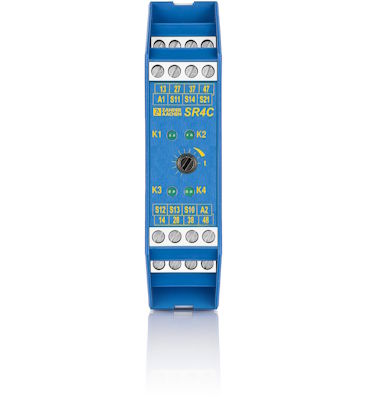

Zander Aachen 472212 SR4C AC/DC 24V 3un-/1verzögert, Sicherheitsschaltgerät

Das SR4C Sicherheitsschaltgerät kombiniert unverzögerte und verzögerte Sicherheitskontakte in einem kompakten Gehäuse. Es wurde entwickelt, um gefährliche Anlagenteile in einer Notsituation schnell und sicher abzuschalten, während andere Teile der Maschine mit verzögerter Abschaltung sicher in eine definierte Position gebracht werden können. Das Gerät erfüllt höchste Sicherheitsanforderungen bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1 und EN IEC 62061.

Merkmale:

• Sicherheitskontakte:
- 4 sichere, redundante Relaiskontakte
- Kombination aus unverzögerten und verzögerten Kontakten
- Verzögerungszeit stufenlos einstellbar (1 bis 30 Sekunden) oder als Festzeitvariante verfügbar

• Flexibler Anschluss:
- Not-Halt-Taster
- Sicherheitsschalter
- Berührungslose Sicherheitsschalter
- Sicherheitsbauteile mit OSSD-Ausgängen

• Betriebsmodi:
- Ein- oder zweikanaliger Betrieb möglich

• Startoptionen:
- Manueller Start
- Automatischer Start

• Überwachungsfunktionen:
- Rückführkreis zur Überwachung nachgeschalteter Schütze oder Erweiterungsmodule
- Querschluss- und Masseschlussüberwachung
- Zyklische Überwachung der Ausgangskontakte

• Sicherheitsstandard:
- Einsatz bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1


Funktionsweise:

• Unverzögerte Abschaltung:
- Die unverzögerten Kontakte sorgen für die sofortige Abschaltung beweglicher Teile bei Betätigung des Not-Halt-Tasters.

• Verzögerte Abschaltung:
- Die verzögerten Kontakte schalten gleichzeitig mit den unverzögerten Kontakten ein, bleiben jedoch bei Betätigung des Not-Halt für die eingestellte Verzögerungszeit aktiv. Nach Ablauf der Verzögerung werden auch diese Kontakte abgeschaltet, um beispielsweise Werkzeuge in die Ruhestellung zu bringen. Während der Verzögerung muss die Versorgungsspannung anliegen.

• Fehlererkennung:
- Jeder Fehler wird durch zyklische Selbstüberwachung spätestens beim nächsten Aus- und Wiedereinschalten erkannt, wodurch ein sicherer Betrieb gewährleistet bleibt.


Montage und Installation:

• Schutzart:
- Geeignet für den Einbau in Schaltschränke mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715

• Abstände und Kühlung:
- Mindestabstand zu Nachbargeräten gemäß Summenstrombetrachtung einhalten (siehe technische Daten)
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) optional erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheitsschaltgerät SR4C

Anwendungsbereiche:

• Sofortige und verzögerte Abschaltung von Maschinen und Anlagen
• Schutz von Werkern und Maschinen bei Notsituationen
• Integration in modulare Sicherheitssysteme mit ZANDER SR-Serie
• Anwendungen mit höchsten Sicherheitsanforderungen (PL e, SIL 3, Kategorie 4)

Typ: SR4C AC/DC 24V 3un-/1verzögert
