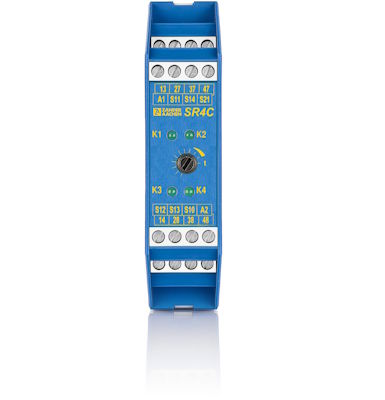

Zander Aachen 472222 SR4C AC/DC 24V 2un-/2verzögert, Sicherheitsschaltgerät

Das Sicherheitsschaltgerät SR4C vereint unverzögerte und zeitverzögerte Sicherheitskontakte in einem kompakten Gehäuse. Es ermöglicht die schnelle und sichere Abschaltung gefährlicher Anlagenteile in Notsituationen und gewährleistet gleichzeitig eine kontrollierte Nachlaufzeit für andere Stromkreise, um Werkzeuge in die Ausgangsposition zurückzuführen oder Komponenten sicher abzubremsen. Das SR4C erfüllt höchste Sicherheitsanforderungen bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1 und EN IEC 62061.

Merkmale:

• Kombination von Sicherheitskontakten:
- 4 sichere, redundante Relaiskontakte, individuell konfigurierbar:
- Unverzögert: 1-3 Kontakte
- Zeitverzögert: 1-3 Kontakte
- Stufenlos einstellbare Verzögerungszeit (1 bis 30 Sekunden) oder als Festzeitvariante verfügbar

• Flexibler Anschluss:
- Not-Halt-Taster
- Sicherheitsschalter
- Berührungslose Sicherheitsschalter
- Sicherheitsbauteile mit OSSD-Ausgängen

• Betriebsmodi:
- Ein- oder zweikanaliger Betrieb möglich

• Startoptionen:
- Manueller Start
- Automatischer Start

• Überwachungsfunktionen:
- Rückführkreis zur Kontrolle nachgeschalteter Schütze oder Erweiterungsmodule
- Querschluss- und Masseschlussüberwachung
- Zyklische Überwachung der Ausgangskontakte

• Sicherheitsstandard:
- Einsatz bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1

• Statusanzeige:
- LED zur Anzeige des Schaltzustands


Funktionsweise:

• Unverzögerte Abschaltung:
- Die unverzögerten Kontakte schalten beim Auslösen des Not-Halt-Tasters sofort ab, um bewegliche Teile sicher stillzusetzen.

• Zeitverzögerte Abschaltung:
- Die verzögerten Kontakte schalten mit den unverzögerten Kontakten ein, bleiben jedoch nach Auslösen des Not-Halt für die eingestellte Verzögerungszeit aktiv. Während der Verzögerung muss die Versorgungsspannung anliegen.

• Fehlererkennung:
- Fehler werden durch zyklische Selbstüberwachung erkannt und spätestens beim nächsten Ein- oder Ausschalten identifiziert, wodurch die Sicherheitsfunktion jederzeit gewährleistet ist.


Montage und Installation:

• Schutzart:
- Geeignet für den Einbau in Schaltschränke mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715

• Abstände und Kühlung:
- Einhaltung des Mindestabstands zu Nachbargeräten gemäß Summenstrombetrachtung erforderlich (siehe technische Daten)
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) optional erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheitsschaltgerät SR4C

Anwendungsbereiche:

• Sofortige und verzögerte Abschaltung von Maschinen und Anlagen
• Steuerung von Maschinenkomponenten mit Nachlaufzeiten
• Schutz von Werkern und Maschinen bei Notsituationen
• Integration in modulare Sicherheitssysteme
• Anwendungen mit höchsten Sicherheitsanforderungen (PL e, SIL 3, Kategorie 4)

Typ: SR4C AC/DC 24V 2un-/2verzögert
