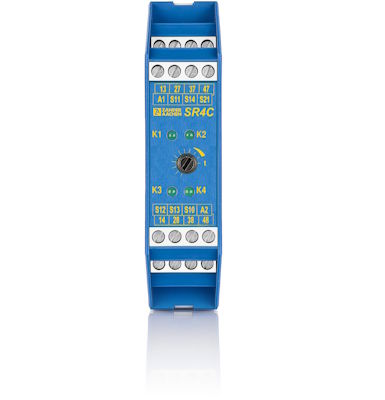

Zander Aachen 472232 SR4C AC/DC 24V 1un-/3verzögert, Sicherheitsschaltgerät

Das SR4C ist ein kompaktes Sicherheitsschaltgerät, das unverzögerte und zeitverzögerte Sicherheitskontakte kombiniert. Es wurde entwickelt, um in Notsituationen gefährliche Anlagenteile schnell und sicher abzuschalten. Gleichzeitig ermöglicht es eine verzögerte Abschaltung anderer Stromkreise, um beispielsweise Werkzeuge in die Ruhestellung zu bringen oder Bewegungen sicher abzubremsen. Das SR4C erfüllt höchste Sicherheitsstandards bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1 und EN IEC 62061.

Merkmale:

• Kombinierte Sicherheitskontakte:
- 4 sichere, redundante Relaiskontakte
- Konfigurationen:
- 1 unverzögert / 3 verzögert
- 2 unverzögert / 2 verzögert
- 3 unverzögert / 1 verzögert
- Stufenlos einstellbare Verzögerungszeit (1 bis 30 Sekunden) oder Festzeitvarianten

• Flexibler Anschluss:
- Not-Halt-Taster
- Sicherheitsschalter
- Berührungslose Sicherheitsschalter
- Sicherheitsbauteile mit OSSD-Ausgängen

• Betriebsmodi:
- Ein- oder zweikanaliger Betrieb möglich

• Startoptionen:
- Manueller Start
- Automatischer Start

• Überwachungsfunktionen:
- Rückführkreis zur Überwachung nachgeschalteter Schütze oder Erweiterungsmodule
- Querschluss- und Masseschlussüberwachung
- Zyklische Überwachung der Ausgangskontakte

• Sicherheitsstandard:
- Einsatz bis PL e, SIL 3, Kategorie 4 gemäß EN ISO 13849-1

• Statusanzeige:
- LED zur Anzeige des Schaltzustandes


Funktionsweise:

• Unverzögerte Abschaltung:
- Die unverzögerten Kontakte schalten beim Auslösen des Not-Halt-Tasters sofort ab, um gefährliche Bewegungen unmittelbar zu stoppen.

• Verzögerte Abschaltung:
- Die verzögerten Kontakte schalten mit den unverzögerten Kontakten ein, bleiben jedoch für die eingestellte Verzögerungszeit aktiv, bevor sie abschalten. Während der Verzögerung muss die Versorgungsspannung anliegen.

• Fehlererkennung:
- Fehler werden durch zyklische Selbstüberwachung erkannt und spätestens beim nächsten Ein- oder Ausschalten identifiziert, wodurch die Sicherheitsfunktion stets gewährleistet bleibt.


Montage und Installation:

• Schutzart:
- Einbau in Schaltschränken mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715

• Abstände und Kühlung:
- Mindestabstand zu Nachbargeräten gemäß Summenstrombetrachtung einhalten (siehe technische Daten)
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Optionaler Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheitsschaltgerät SR4C

Anwendungsbereiche:

• Kombination aus sofortiger und verzögerter Abschaltung von Maschinen und Anlagen
• Steuerung sicherheitskritischer Komponenten mit Nachlaufzeiten
• Schutz von Werkern und Maschinen in Notsituationen
• Integration in modulare Sicherheitssysteme
• Anwendungen mit höchsten Sicherheitsanforderungen (PL e, SIL 3, Kategorie 4)

Typ: SR4C AC/DC 24V 1un-/3verzögert
