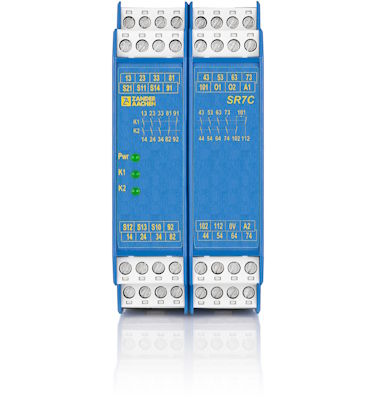

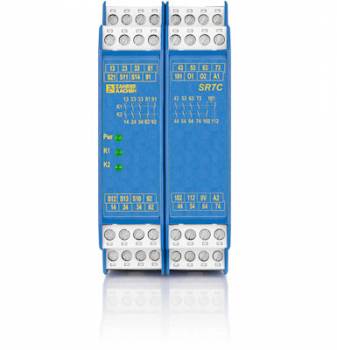

Zander Aachen 472242 SR7C AC/DC 24V, Sicherheitsschaltgerät, feste Schraubklemmen

Das Sicherheitsschaltgerät SR7C ist ein vielseitig einsetzbares Gerät zur sicheren Abschaltung beweglicher Teile von Maschinen oder Anlagen im Gefahrenfall. Es bietet sieben sichere, redundante Relaisausgänge, um höchste Sicherheitsstandards bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1 und IEC 61508 zu erfüllen. Mit seinen zusätzlichen Meldeausgängen ermöglicht das SR7C eine detaillierte Überwachung und Anzeige des Betriebszustandes, was es ideal für Anwendungen wie Not-Halt-Schaltungen und Schutzgitter-Überwachung macht.

Merkmale:

• Sichere Relaiskontakte:
- 7 sichere, redundante Relaiskontakte
- 4 Relais-Meldekontakte
- 2 Halbleiter-Meldeausgänge (O1 und O2)

• Flexibler Anschluss:
- Not-Halt-Taster
- Sicherheitsschalter
- Berührungslose Sicherheitsschalter
- Sicherheitsbauteile mit OSSD-Ausgängen

• Betriebsmodi:
- Ein- oder zweikanaliger Betrieb möglich

• Startoptionen:
- Überwachter manueller Start
- Automatischer Start

• STOP-Kategorie:
- STOP-Kategorie 0

• Überwachungsfunktionen:
- Rückführkreis zur Überwachung nachgeschalteter Schütze oder Erweiterungsmodule
- Zyklische Überwachung der Ausgangskontakte

• Sicherheitsstandard:
- Einsatz bis PL e, SIL 3 und Kategorie 4 gemäß EN ISO 13849-1

• Statusanzeige:
- LED-Anzeige für Schalt- und Betriebszustand
- Halbleiter-Meldeausgänge:
- O1: Gerät betriebsbereit (PWR an)
- O2: Beide Relais K1 und K2 eingeschaltet


Funktionsweise:

• Normale Funktion:
- Bei geschlossenem Not-Halt-Kreis (z. B. Schutztür geschlossen) gibt das SR7C die Maschine frei.
- Bei Anforderung der Sicherheitsfunktion (z. B. Öffnen der Schutztür) schalten die Freigabestrompfade umgehend ab, und die Maschine wird sicher stillgesetzt.

• Fehlererkennung:
- Durch den redundanten Einsatz zwangsgeführter Relais wird sichergestellt, dass ein einzelner Fehler die Sicherheitsfunktion nicht beeinträchtigt. Fehler werden durch zyklische Selbstüberwachung erkannt.


Montage und Installation:

• Schutzart:
- Geeignet für den Einbau in Schaltschränken mit mindestens IP54 gemäß EN 60204-1

• Montage:
- Befestigung auf einer 35 mm DIN-Schiene nach EN 60715

• Abstände und Kühlung:
- Maximaler thermischer Summenstrom gemäß technischen Daten einhalten
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) optional erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Normen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheitsschaltgerät SR7C

Anwendungsbereiche:

• Not-Halt-Schaltungen in Maschinen und Anlagen
• Schutzgitter-Überwachung
• Steuerung sicherheitsrelevanter Komponenten
• Anwendungen mit höchsten Sicherheitsanforderungen (PL e, SIL 3, Kategorie 4)

Typ: SR7C AC/DC 24V
