ALLNET RockM.2Extendv1.6_Used ***USED** Rock Pi zbh. M.2 Extend board

Funktioniert mit beiden Versionen ROCK PI 4A/ 4B USED
Das neue M.2 Extension Board v1.6 wurde auf der Grundlage des Community-Feedbacks verbessert.

Verbesserungen:

Vergoldete Anschlüsse für stabile Datenübertragung
In der vorherigen Version waren die Steckverbinder einfache FPC-Steckverbinder. Sie konnten leicht brechen, und das Flachbandkabel konnte falsch montiert werden. Die Steckverbinder verhindern nicht nur, dass das Kabel falsch eingesteckt wird, sondern sie haben auch eine Verriegelung, um eine Verschiebung des Steckverbinders zu verhindern.
Verbessertes Flachbandkabel mit montierten vergoldeten Steckverbindern auf beiden Seiten
Das bisherige Flachbandkabel war stets Gegenstand von Diskussionen. Man beschwerte sich darüber, dass das Kabel keine stabile Datenübertragung gewährleistete, weil die Verbindung über den FPC-Stecker nicht präzise und gut genug war. Sie sagten auch, dass es zu Interferenzen kommen könne, weil innerhalb des Flachbandkabels keine Masseleitungen zur Isolierung verwendet wurden.
Beide Probleme wurden angesprochen. Nicht nur, dass das Kabel jetzt auf beiden Seiten vergoldete Stecker hat, das Layout achtet auch sehr auf die Abschirmung zwischen den Hochgeschwindigkeits-Datenleitungen. Eine intelligente Anordnung stellt sicher, dass keine Daten verloren gehen. Die Steckverbinder haben zusätzliche Federn, um eine stabile Verbindung zu gewährleisten, auch wenn die Platine bewegt wird.
Einziger Nachteil ist nun die Tatsache, dass die Kabellänge nicht mehr einfach mit Ersatzkabeln angepasst werden kann.
Neu gestaltete Schnittstellenkarte zum M.2-Steckverbinder des Rock Pi 4
Die Montage des M.2 Boards mit gleichzeitiger Nutzung des EMMC wurde verbessert.

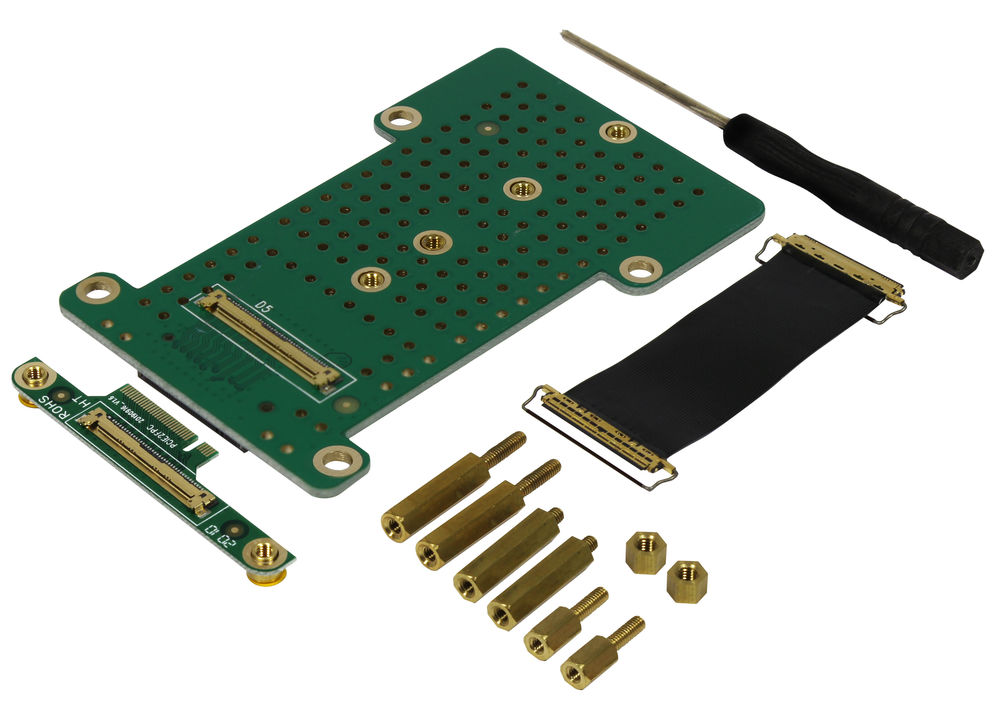

Das Produkt enthält:

M.2-Erweiterungskarte
Mini-PCB-Adapter für den Anschluss an die bordeigene M.2-Buchse
Hochleistungsflachbandkabel
Montagebolzen und Schrauben
