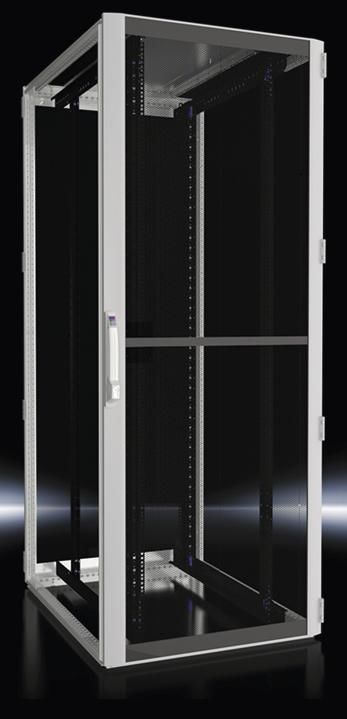

Rittal DK 5514110 TS IT mit belüfteter Tür für Raumklimatisierung

TS IT 5514.110
TS IT Netzwerk- Serverschrank zur Raumklimatisierung

IT Rack zur Raumklimatisierung. Ausbauhöhe 47 HE, Belüftete Aluminium- /
Stahlblechtür vorne, geteilte belüftete Stahlblechtür hinten,
mehrteiliges Dachblech zur beidseitigen seitlichen Kabelführung, offener
Bodenrahmen, ohne Seitenwände. Mit zwei 482,6 mm
(48,3 cm ( 19 Zoll ))-Befestigungsebenen vorne und hinten an Tiefenstreben.
48,3 cm ( 19 Zoll )-Befestigungszubehör und Potenzialausgleichset mit zentralem
Erdungspunkt und 5 Erdungsbänder für Dachblech und Türen lose beigelegt.
Seitenwände, einteilig verschraubt, oder zweigeteilt mit
Schnellverschluß, Sicherheitsschließung und optionaler
Innenverriegelung, zur bequemen Einmannmontage, Bodenaufnahmeschiene,
Bodenbleche, im Zubehörprogramm erhältlich.

Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen,
verschweißten symmetrischen Rahmengestell bestehend aus gewalzten und
16-fach gekanteten Vertikalprofilen verbunden mit zwei Horizontalrahmen
aus gewalzten , 9-fach gekanteten Profilen mit integrierter Rinne zur
Aufnahme der anliegenden Flachteildichtungen und Schutz derselben vor
Beschädigung durch eventuelle Beaufschlagung aggressiver Medien.

Alle Rahmenprofile, mit integrierter Systemlochung im 25 mm
DIN-Maßraster, ermöglichen den bequemen Innenausbau durch einfaches
Einhängen und Sichern der Ausbaukomponenten. Alle Profilkanten sind
abgerundet. Die vertikalen Rahmenprofile besitzen jeweils zwei in der
Tiefe und Breite versetzt angeordnete Montageebenen, welche sich einzeln
zur flexiblen Befestigung der Komponenten heranziehen lassen.

Die Anreihung der Schränke ist in allen Richtungen möglich, front- und
rückseitig, seitlich, übereinander, sogar über Eck.

Aluminium- / Stahlblechtür vorne mit einer spezifischen Perforation in
Wabenstruktur mit 85% freier Fläche im belüfteten Teilbereich.
Eingefasst in einem Rahmen aus Aluminiumprofilen, mit aufgeschäumter
Dichtung,
4 Pkt.-Stangenverschluss, Komfortgriff für Profilhalbzylinder (30/10)
mm, bestückt mit Sicherheitsschließung 3524 E. Vierfach scharniert,
Scharniere mit unverlierbaren Scharnierstiften, Scharnieröffnungswinkel
bei Einzelaufstellung 180°, Türanschlag wechselbar ohne Ausbau der
Verschluss-Stangen.

Stahlblechrücktür, belüftet, vertikal geteilt, zur raumoptimierten
Aufstellung der Schränke und für einen erleichterten Zugriff auf die
Komponenten. Belüfteter Teilbereich mit einer spezifischen Perforation
in Wabenstruktur mit 85% freier Fläche. Türen mit aufgeschäumter
Dichtung. Haupttür mit 4 Pkt.-Stangenverschluss, Komfortgriff für
Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524
E. Nebentür mit zusätzlich innenliegendem Schwenkhebelgriff und
ebenfalls
2 Pkt.-Stangenverschluss. Haupt- und Nebentür vierfach scharniert,
Scharniere mit unverlierbaren Scharnierstiften, Scharnieröffnungswinkel
bei Einzelaufstellung beidseitig 180°.

Mehrteiliges Dachblech, zur seitlichen Kabeleinführung durch
Bürstenleisten über die gesamte Schranktiefe. Dachblech zur Nachrüstung
trotz bereits erfolgter Kabelführung demontierbar. Ausschnitt zur
Integration eines Lüftermoduls bereits integriert und mittels Deckblech
verschlossen. Zur Unterstützung der passiven Belüftung lässt sich das
Deckblech mittels Bolzen auf Distanz setzen.

Seitenwände nicht im Lieferumfang. Als einteilige verschraubte, oder
zweiteilige Variante, mit Schnellverschluss inkl. Sicherheitsschließung
und optionaler Innenverriegelung über das Zubehörprogramm erhältlich.
Bodenrahmen offen, Bodenbleche, Funktionsbaugruppen nachrüstbar über das
Zubehörprogramm. Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.

Vormontiert mit zwei 482,6 mm (48,3 cm ( 19 Zoll )) - Montageebenen vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebene beträgt 15.000 N.

Montageebene bestehend aus Universalprofilschienen für Server-,
Netzwerk- und Elektronikanwendungen, stufenlos tiefenvariabel an
Tiefenstreben befestigt.
Die Fixierung der Profilschienen erfolgt flexibel, werkzeuglos, über
Schnellspanner, oder alternativ verschraubt.

Profilschienen vorne und hinten inklusiv zusätzlichem Lochbild nach
Standard
EIA 310 E. Alle Höheneinheiten an den Profilschienen gekennzeichnet und
gegenläufig durchnummeriert. HE-Kennzeichnung beider Montageebenen zur
vereinfachten Einmann-Montage von vorne ablesbar.
Alle Tiefenstreben mit integriertem Maßraster zur schnellen Ermittlung
des Montageabstandes und dem verbleibenden frontseitigen Freiraum.

Profilschienen vorne vorbereitet zur werkzeuglosen Aufnahme von
Kabelführungshilfen und Organisation einer strukturierten Verkabelung in
höchster Packungsdichte, oder zur Ausrüstung mit einer Sensorleiste zur
automatisierten Identification der Ausbauten mittels Radio Frequency
Identification (RFID).

Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power
Distribution Unit (PDU) im 1HE Formfaktor zur Elektrifizierung des
Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders
platzsparende seitliche Montage zwischen Montageebene und Seitenwand im
Zero-U Space.

Material: Stahlblech, Aluminium

Oberfläche: ,,Flachteile, Türen, Innenausbau, RAL 7035/9005

Approbationen: UL, cUL

Abmessungen (BHT): 800x2200x1000 mm

Artikelnummer: TS IT 5514.110

Hersteller: Rittal GmbH & Co. KG

Material: Stahlblech
Aluminium

Oberfläche: Schrankgerüst: tauchgrundiert
Innenausbau: tauchgrundiert
Türen und Dach: tauchgrundiert, pulverlackiert

Farbe: Gehäuserahmen und Flachteile: RAL 7035
Innenausbau, Belüftungsgitter vorne: RAL 9005

Lieferumfang: Schrankgerüst TS 8 mit Türen und Dachblech
Aluminium-Stahlblechtür vorne, belüftet (freie Fläche im Lochblechanteil ca. 85 %), 180°-Scharniere
Verschluss vorne und hinten: Komfortgriff für Profilhalbzylinder und Sicherheitsschließung 3524 E
Zwei 482,6 mm (48,3 cm ( 19 Zoll ))-Befestigungsprofile vorne und hinten variabel an Tiefenstreben mit Schnellbefestiger
Distanzstücke zur Anhebung des Lüfterdeckblechs, zur passiven Belüftung (beigelegt)
Anschlusszubehör für Potenzialausgleich mit Erdungspunkt (beigelegt)
50 Innensechsrund-Schrauben M5, Käfigmuttern M5, leitend (beigelegt)
IPPC-Palette


1 St. Dachblech, mehrteilig, abnehmbar, mit seitlicher Kabeleinführung in der Tiefe und abgedecktem Ausbruch für Lüfterblech
1 St. Stahlblechtür hinten, vertikal geteilt, belüftet (freie Fläche im Lochblechanteil ca. 85 %), 180°-Scharniere

Hinweis: Je nach Art und Ort der Aufstellung kann die Türöffnung in der konkreten Anwendung abweichen
Verpackungseinheit: 1 St.
EAN: 4028177678163
Zolltarifnummer: 94032080
eCl@ss 5.1: 27180201
eCl@ss 7.0: 27180207
ETIM 6.0: EC002499

Abmessungen: Breite: 800 mm
Höhe: 2200 mm
Tiefe: 1000 mm
Einbauhöhe für Komponenten: 47 HE
Ebenenabstand (im Auslieferzustand): 745 mm
Belastbarkeit: 48,3 cm ( 19 Zoll )-Ebene: 15000 N
Gewicht/VE: 101 kg
Typ: DK 5514.110
