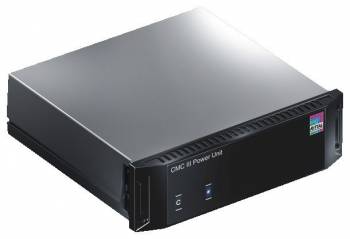

Rittal DK 7030050 CMC III Power Unit 1 Eingang/2 Ausgänge

CMC III Power Unit
VE = 1 Stück
Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035. Die Unit hat zwei RJ45 Anschlüsse mit einem
integrierten CAN-Bus. Die Unit wird automatisch von dem CMC III System,
der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden
Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Die
Power Unit hat einen Eingang mit einem C14 Kaltgeräteanschluss. Der
Eingang ist mit 10 A abgesichert und kann mit 100-230V AC versogt
werden. Der Energie-Eingang ist über zwei Relais auf zwei C13
Kaltgerätanschlüsse geschaltet. Damit kann das CMC 3 über die Power
Unit, Lüfter oder andere Verbraucher mit Energie versorgen, diese ein- /
aus- schalten oder über einen im CMC III System angebundenen
Temperatursensor automatisch regeln.
Mit der Power Unit erfolgt ebenso eine Messung von folgenden
elektrischen Werten: 1x Spannung [V] am Eingang
1x Frequenz [Hz] am Eingang
2x Strom [A] an den Ausgängen
2x Wirkleistung [W] an den Ausgängen
2x Arbeit [kWh] an den Ausgängen
Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur
Processing Unit.
Die Warn- und Alarmgrenzwerte können über die Software der CMC III
Processing Unit eingestellt werden, werden aber im Sensor selbst
gespeichert.

Technisch Daten Spannungsmessung: Messbereich: 100 bis 230 V 50/60 Hz
Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert
Auflösung: 1 V
Technisch Daten Frequenzmessung: Messbereich: 0 bis 60 Hz
Messgenauigkeit: +/- 3% auf dem Messbereichsendwert
Auflösung: 1 Hz
Technisch Daten Strommessung: Messbereich: 200 mA bis 10 A
Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert
Auflösung: 0,1 A
Technisch Daten Wirkleistungsmessung: Messbereich: 46 W bis 2,3kW
Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert
Auflösung: 1 W
Technisch Daten Arbeitsmessung: Messbereich: 0 bis 100.000 kWh
Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert
Auflösung: 0,1 kWh

Technische Daten: Eingang: C14 100-230 V, 10 A
50/60 Hz
Sicherung: 10 A
Ausgang: 2x C13 100-230 V,
in Summe bis 10 A, 50/60 Hz
CAN-Bus Buchsen RJ45: 2
Bemessungsspannung: 24 V DC
BxHxT: 138 x 40 x 120+12Front mm
Temperatur-Einsatzbereich: + 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
Schutzart: IP 30 nach EN 60 529
Beigelegt in der VE: Unit, Schnellanleitung, seitlicher und Hutschienen
Montagesatz

Beschreibung: Der Eingang wird über zwei Relais auf die Ausgänge geschaltet. Auf diese Weise können die Ausgänge mit Messwerten verknüpft und somit automatisch geschaltet werden. Ein Anwendungsbeispiel ist das Regeln von Lüftern. Auch das manuelle Schalten über die CMC III Bedienoberfläche ist möglich. Jeder Ausgang wird einzeln überwacht und es werden verschiedene Werte gemessen.
Nutzen: Schneller Anschluss und automatische Erkennung durch Plug & Play
Funktionsweise: Regeln und Schalten von Lüftern, Heizungen, Verbrauchern
Messung von Spannung, Strom, Leistung, Arbeit
Schaltet 2 Ausgänge
Die Energieversorung erfolgt über die CAN-Bus Schnittstelle.
Statusanzeige durch integrierte LED

Material: Kunststoff
Front: glatt
Gehäuse: Struktur

Farbe: Gehäuse: RAL 7035
Front: RAL 9005

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: CMC III Power Unit
Bedienungsanleitung
Befestigungszubehör für Montage an Flächen
Montage-Clips zur Tragschienen-Befestigung

Verpackungseinheit: 1 St.
EAN: 4028177659377
Zolltarifnummer: 85311095
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Abmessungen: Breite: 138 mm
Höhe: 40 mm
Tiefe: 132 mm
Bemessungsbetriebsspannung: 100 V - 230 V, 1~, 50 Hz/60 Hz
Maximale Anzahl Teilnehmer: CMC III Processing Unit: 16
Einbauabmessungen: Einbautiefe: 120 mm
Aufbautiefe: 12 mm
Betriebstemperatur: Betrieb (Umgebung): +0°C...+55°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Vorsicherung: 10 A
Anschlüsse: Eingang: Kaltgerätestecker C14
Ausgang: 2 x Kaltgerätebuchse C13, schaltbar
Anzahl Anschlüsse: 2
Messbereich: Spannung: 100 V - 230 V
Frequenz: 0 Hz - 60 Hz
Stromstärke: 200 mA - 10 A
cos f: 0 ° - 90 °
Wirkleistung: 46 W - 2.3 kW
Energieverbrauch: 0 kWh - 1000000 kWh
Schnittstellen/Anschlüsse: Bus-System: 2 x RJ45 CAN-Bus
Gewicht/VE: 0,56 kg
Typ: DK 7030.050
