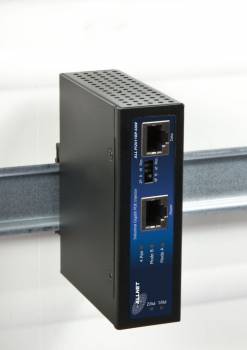

ALLNET ALL-PI2011BP-60W / PoE Injector Industrial 1G TX -> 1G TX PoE 60W HUT/DIN Power-Booster

ALLNET ALL-PI2011BP-60W / PoE Injector Industrial 1G TX -> 1G TX PoE 60W HUT/DIN Power-Booster

Highlights:60 Watt, wählbar zwischen Mode A und Mode B
Industrial Gigabit POE Injektor mit Power Booster
Integrierter Power-Booster der die Eingangsspannung von 24V auf bis zu 55V mit max. 60W realisiert
1x 10/100/1000M TX PSE (802.3af/at POE+) TX
1x 10/100/1000M TX
Erweiterte Betriebstemperatur: -40°C bis +75°C

Der High Power PoE Injektor verfügt über einen Power Booster", der die geringe Eingangsspannung von 24/48/56V DC in bis zu 55V DC umwandelt und so bis zu 72 Watt an die angeschlossenen Geräte bereitstellt. Die "ColdDesign Technology ermöglicht neben der Erhöhung der Eingangsspannung auch eine Reduktion der entstehenden Abwärme. Der Injektor erhöht die Eingangsspannung von 24V auf bis zu 55V, um die Spannungsanforderungen des IEEE802.3af/at PoE-Standards zu erfüllen. Der integrierte 4-PIN DIP Schalter ermöglicht die Wahl zwischen Mode A und Mode B, um PoE-konforme 30 Watt oder bei High Power bis zu 36 Watt. Darüberhinaus kann auch zwischen 2 Paar oder 4 Paar gewählt werden, um so eine Leistung von 30/36 oder 60/72 Watt zu erreichen. Der Injektor wurde eingehend für den Einsatz in unterschiedlichsten Sicherheits, Transportation und Telekommunikations Anwendungen getestet.

Technische Daten:

IEEE Standard

IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet

IEEE802.3af for POE

IEEE802.3at for POE+

Network Connector :

1xRJ-45 10/100/1000BaseT(X) Data

1xRJ-45 10/100/1000BaseT(X) PSE with POE Output power


Network Cable

UTP/STP Cat.5e or above Cable


EIA/TIA-568 10-ohm (100m)


Protocol

CSMA/CD


LED

PW1(power 1) Green: ON- power good, OFF-power failed

PW2(power 2) Green: ON- power good, OFF-power failed

Mode A : ON- End Span PD detected

Mode B: ON – Mid Span PD detected

4 Pair: ON – 60W PSE in active mode.

OFF – 30W PSE in active mode.


POE Pin Assignment

Default: Mode A (End Span) V+, V+, V-, V- for pin 1, 2, 3, 6

DIP switch setting can be changed to Mode B, V+, V+, V-, V- for pin 4, 5, 7, 8


DIP Switch

To select 2 pair (30/36Watts) or 4 pair (60/72Watts)

To select Mode A, or Mode B

To select standard IEEE802.3at 30watts or high power POE 36Watts


Reverse polarity protection

Present


Overload current protection

Present


Power Supply

2 Redundant power source

24V-56V VDC Power Input,


Power Consumption

1 W@24/48 VDC full load, Without POE


POE power

Maximum POE power 72watts at 24/48VDC input




Removable Terminal Block

Provide 4 pin terminal block

Wire range: 0.34mm^2 to 2.5mm^2

Solid wire (AWG):12-24/14-22

Stranded wire(AWG): 12-24/14-22

Torque:5lb-In/0.5Nm/0.56Nm

Wire Strip length: 7-8mm


Operating Temperature

-40 °~75° fully tested.


Operating Humidity

5% to 95% (Non-condensing)


Storage Temperature

-40°~85°


MTBF (mean time between failure)

510,304 hrs ( MIL-HDBK-217F) at 25°C


Housing

Rugged Metal, IP30 Protection


Case Dimension (L X W X D)mm

103.5mmx32mmx81.5mm (LxWxD)


Installation mounting

DIN Rail mounting and Wall Mounting

Certifications:

EN55022/24

ITE equipment


EN55011

Industrial, Scientific and Medical (ISM) equipment


Safety

IEC EN60950-1


EMC/EMS

CE, FCC, VCCI


EMI

FCC Part 15 Subpart B Class A,
CE EN 55022 Class A


EN 50155 / EN 60068-2-6

Vibration


EN 50155 / EN 60068-2-27

Shock


EN 50155 / EN 60068-2-32

Free Fall
